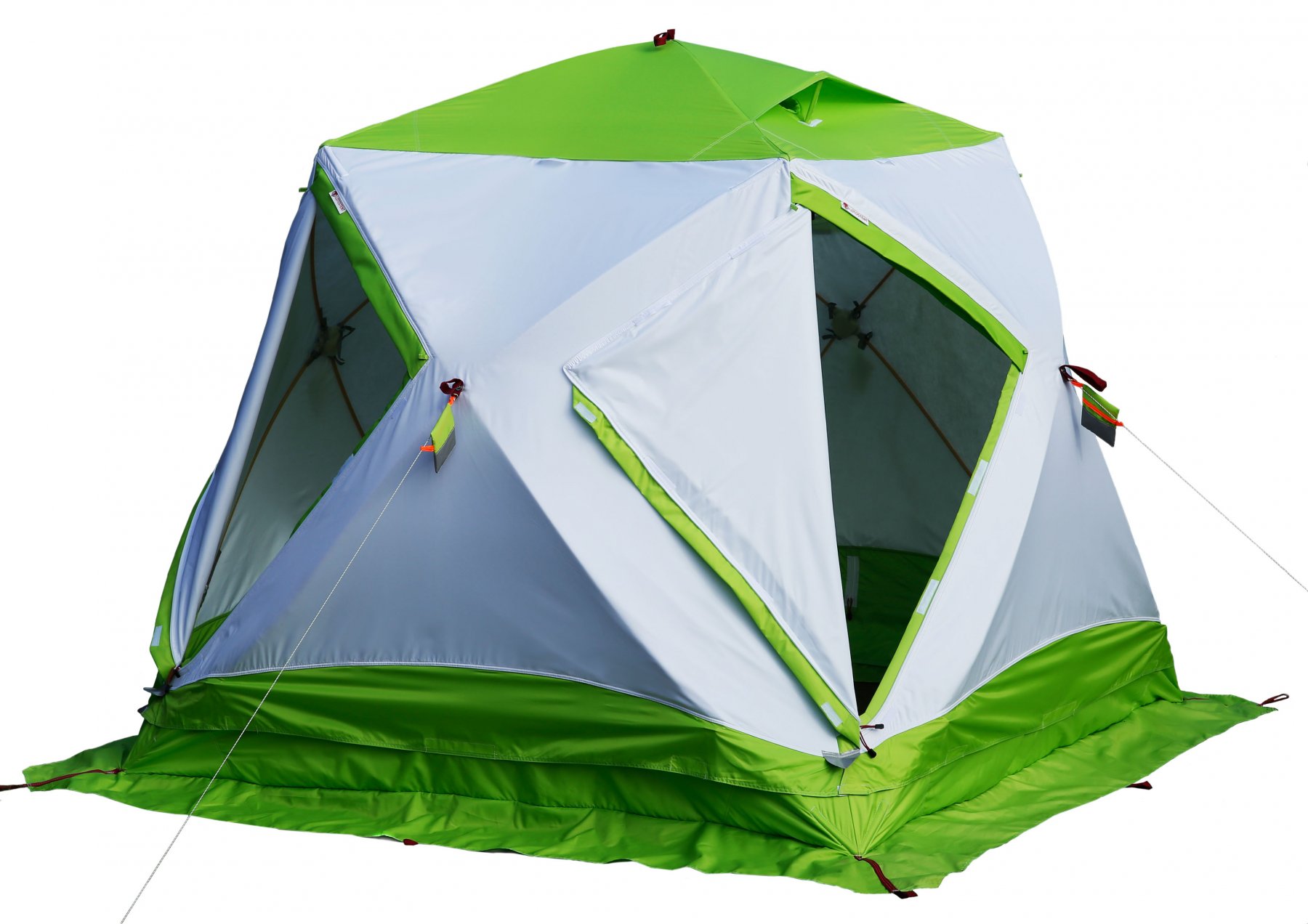

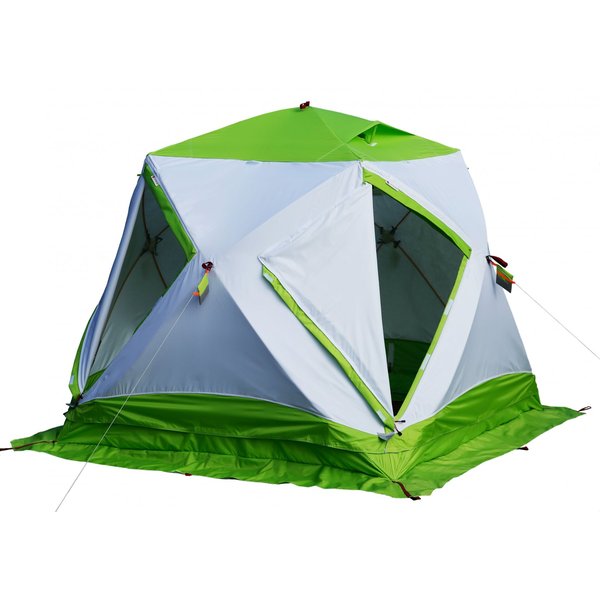

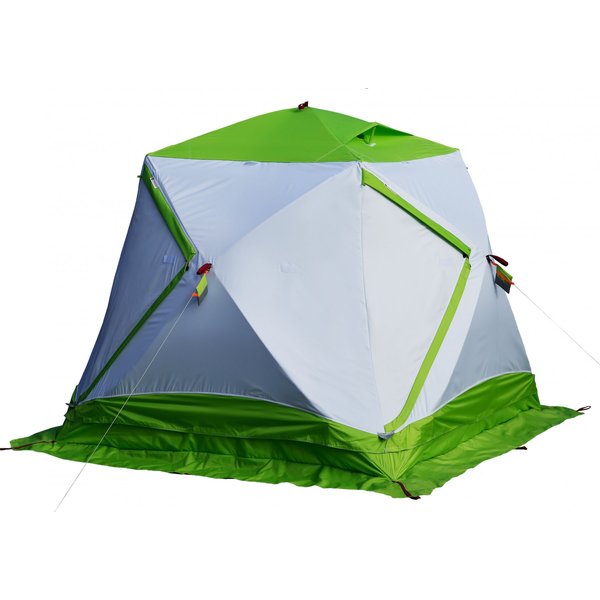

ЛОТОС Куб 3 Компакт Термо – полуавтоматическая палатка куб для зимней рыбалки не имеющая аналогов в категории палаток куб по компактности сложения, системе теплоизоляции тента, способу гидроизоляции днища, а также по системе защиты палаточного укрытия от дождя и солнца.

Все уникальные системы, применяемые в конструкции модели, защищены патентами

ЛОТОС Куб 3 Компакт Термо является новинкой 2018 года, которая заменяет собой палатку 2017 года выпуска ЛОТОС Куб М2 Термо. Палатка оснащена каркасом высокой жесткости с системой компактного сложения, в которой применен принципиально-новый запатентованный гибкий фиксируемый узел. Дизайн палатки выполнен в бело-салатовом цветовом исполнении с использованием светопроводящих тканей.

ОСОБЕННОСТИ МОДЕЛИ:

• Самый компактный в мире куб! Длина палатки в собранном и упакованном в сумку виде составляет всего 95 см (размер сопоставимых по габаритам аналогов - не менее 145 см).
• Уникальный теплоизолированный тент, состоящий из трех слоев, разделенных между собой сплошными воздушными прослойками, характеризуется высочайшей относительной теплоизоляцией и прочностью.
• Прочный каркас из стеклокомпозитной арматуры рассчитан на экстремальные перегрузки.
• Система надежной гидроизоляции дна и нижнего периметра стенок палатки! Палатка устанавливается внутрь гидроизоляционного дна (опция), выполненного в форме корыта с защитными бортиками высотой 20 см. Гидроизоляционное дно крепится с внешней стороны тента и надежно защищено от осадков защитной планкой на липучке.
• Надежная защита палаточного укрытия от дождя и солнечных лучей, при сохранении высокой ветроустойчивости конструкции в целом обеспечивается защитным тентом (опция), устанавливаемым над палаткой с образованием воздушного зазора между тентом и куполом палатки.

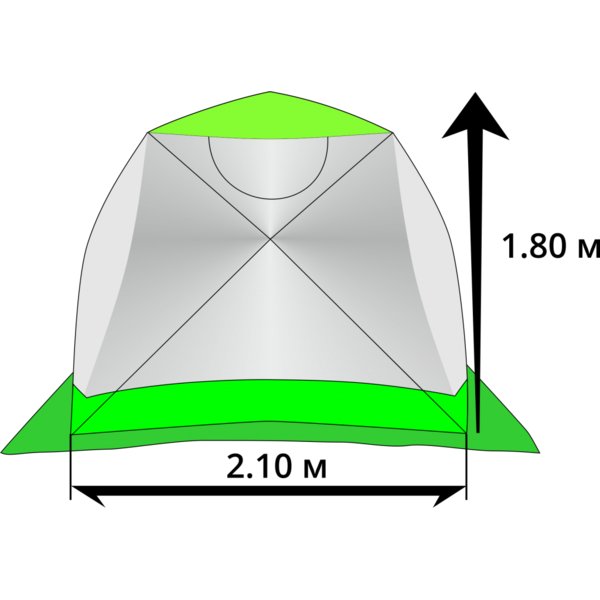

• Оптимальное соотношение пропорций конструкции! Высота палатки 180 см при ширине дна 210 х 210 см.
• Профессиональный комплект оснащения палатки для подледной рыбалки.
• Дополнительное съемное утепление в виде внутреннего тента из высокотехнологичного нетканого материала с высокой теплоизоляцией и полным отсутствием конденсата (опция).
• Утепленный пол палатки позволяет значительно повысить теплоизоляцию палатки, во время подледного лова (опция).
• Теплоизоляция палатки сопоставима со стационарным укрытием! Надежный трехслойный тент и герметичная конструкция укрытия обеспечат комфортные условия в палатке даже при экстремальном морозе и штормовом ветре.
• Компрессионная сумка-рюкзак! Компрессионная система на трех ремнях-утяжках позволяет компактно сжать упакованную палатку до 30 см в диаметре.

Уникальный каркас ЛОТОС Куб Компакт

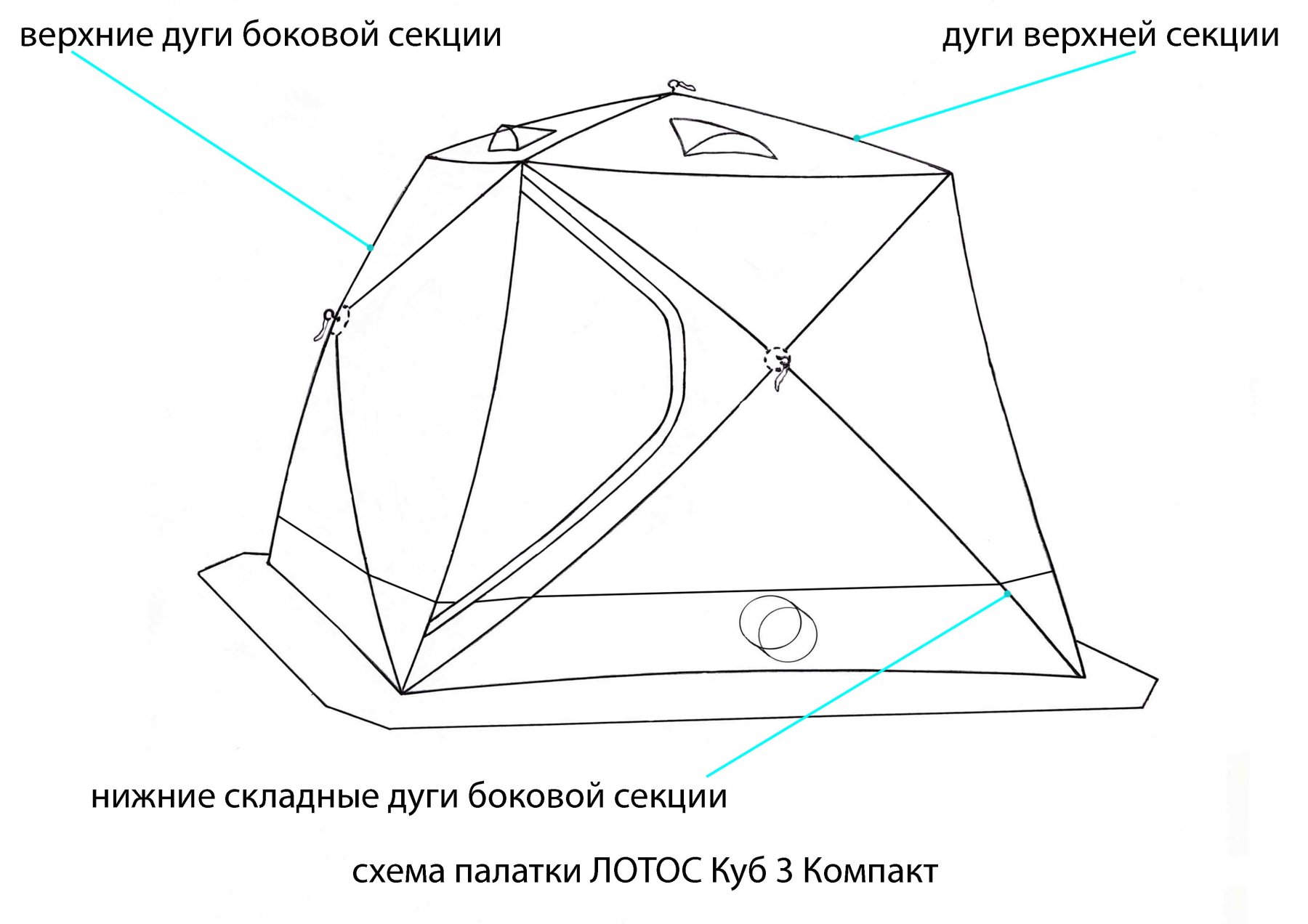

Отличительная особенность палаток серии ЛОТОС Куб Компакт заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение. При внешних размерах палатки в раскрытом состоянии ДхШхВ: 210 *210 *180 см ее размер по длине в сложенном виде в сумке составляет всего 95 см!!! Это рекордное значение для палаток конструкции куб. Аналогичные модели палаток кубической формы с трехслойным тентом имеют размер в сложенном виде по длине не меньше 145 см; для их перевозки подойдет не каждый автомобиль.

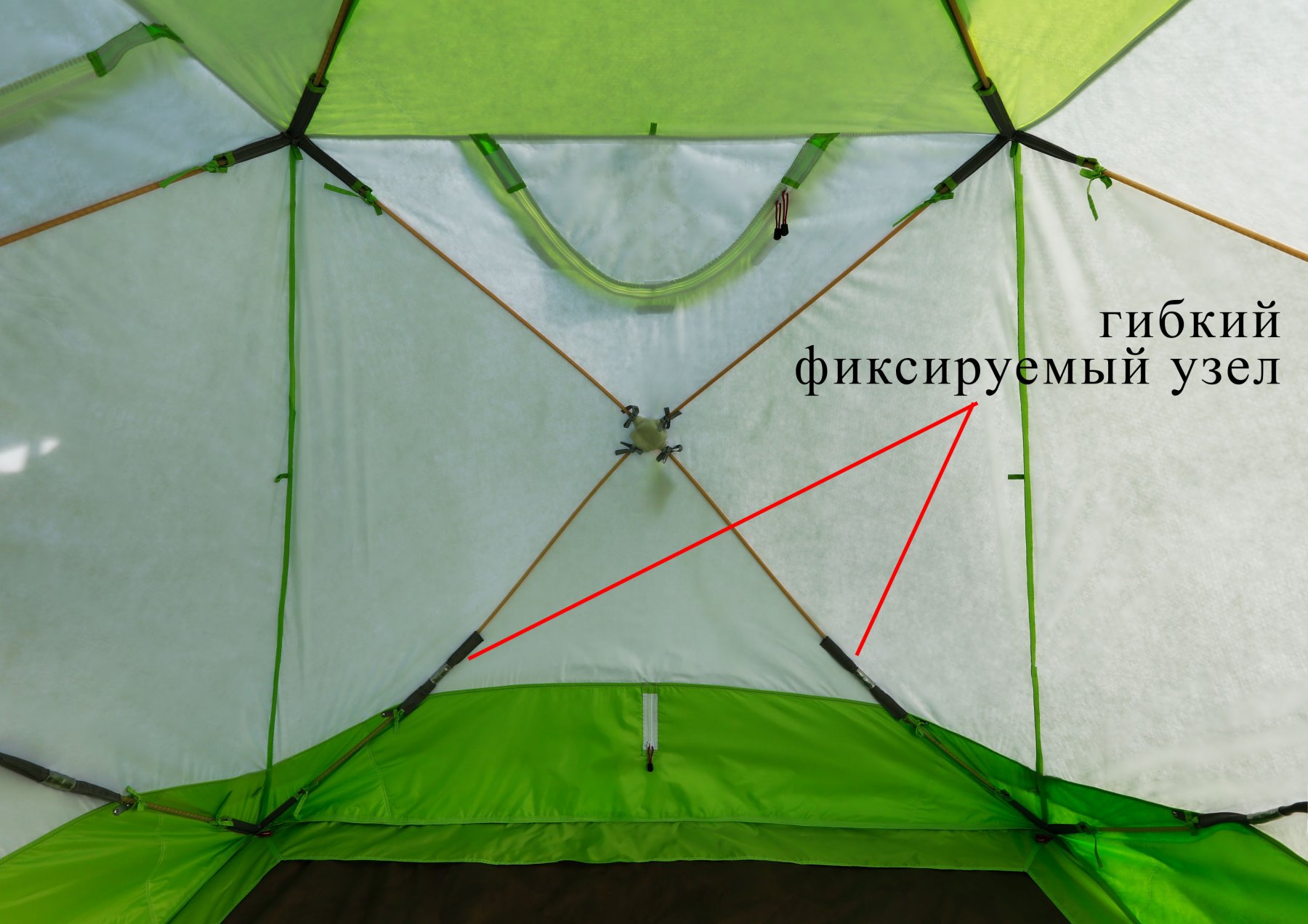

Возможность такого компактного сложения палатки достигается за счет двойного сложения нижних дуг каркаса, оснащенных гибким фиксируемым узлом.

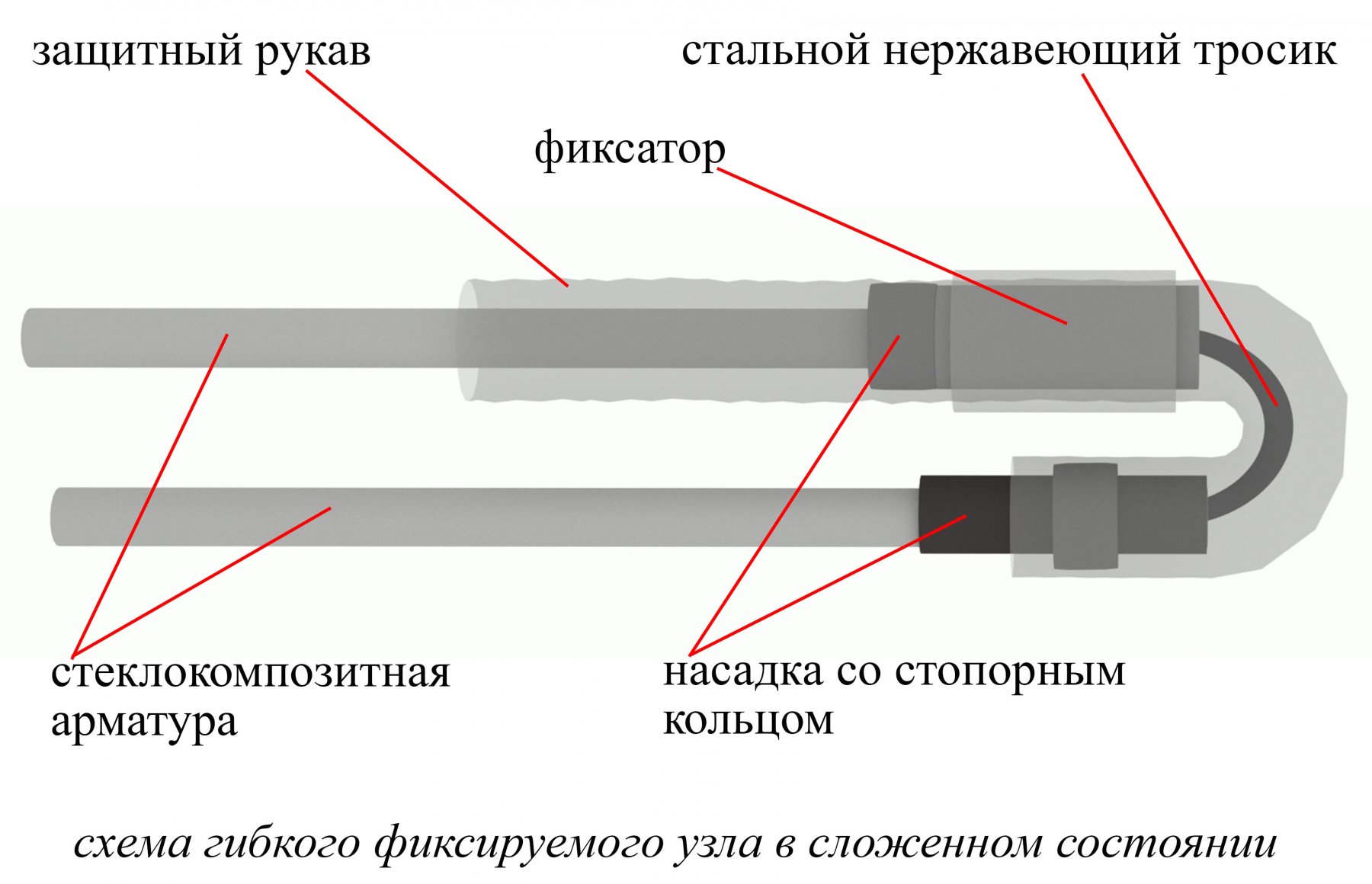

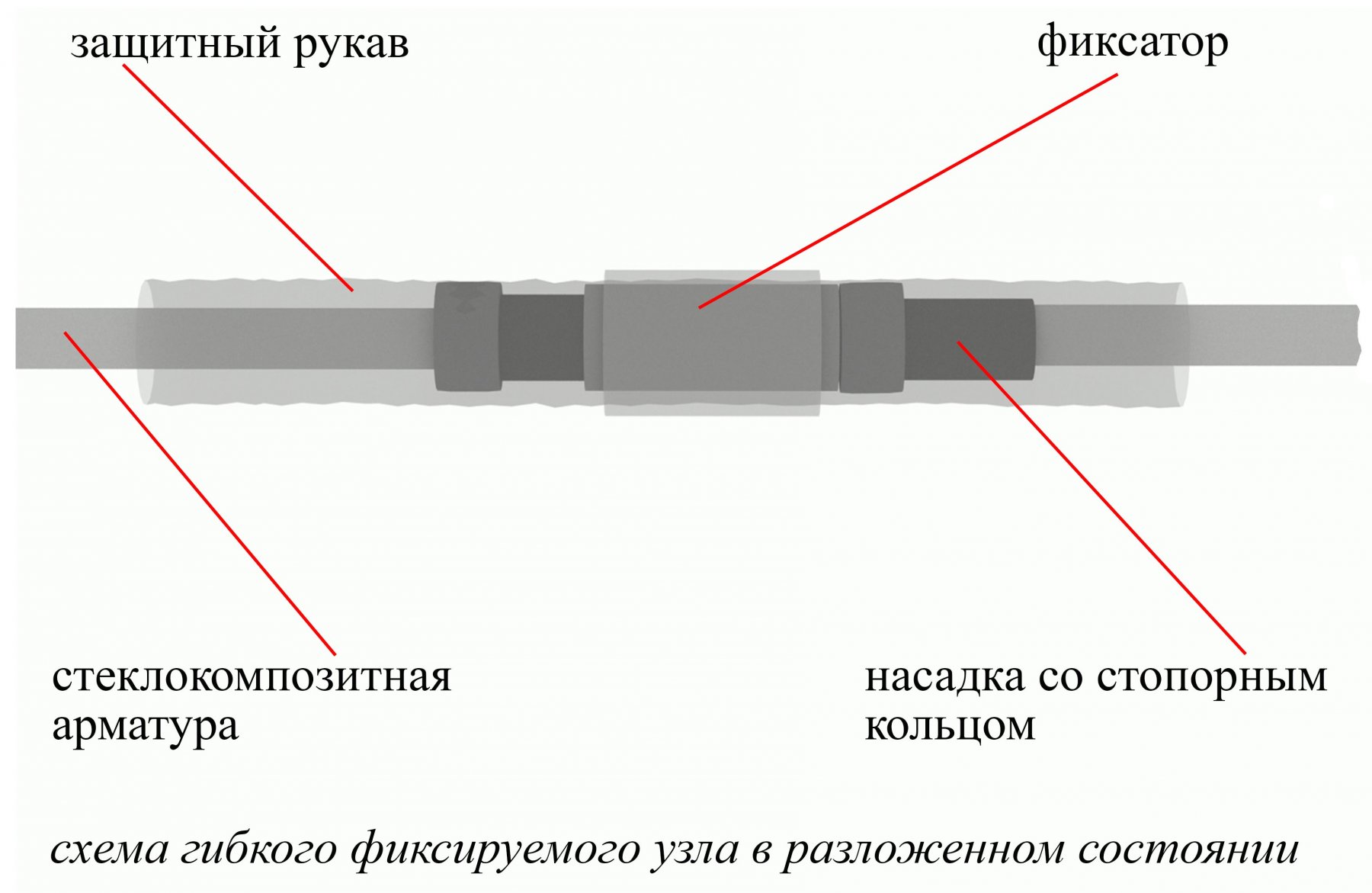

Гибкий фиксируемый узел включает в себя встречно запрессованные на стеклокомпозитную арматуру металлические насадки со стопорными кольцами.

Насадки соединены между собой стальным нержавеющим тросом диаметром 1,5 мм. В разложенном состоянии трос свободно проскальзывает внутрь полости насадок, тем самым позволяя им производить полную встречную состыковку. С внешней стороны насадок установлен подвижный фиксатор, который фиксирует их между собой в разложенном состоянии.

Фиксатор жестко соединен с защитным рукавом из прочного стропельного материала. Защитный рукав плотно обхватывает стопорные кольца, тем самым исключая самопроизвольный сдвиг фиксатора, а также защищает тент палатки от возможного повреждения сложенной дугой.

Система компактного сложения с применением гибкого фиксируемого узла проста и надежна в эксплуатации, в ней отсутствуют сложные узлы, которые могут заклинить или замерзнуть на морозе, систему практически невозможно сломать! Сложение дуги с гибким фиксируемым узлом осуществляется в одно движение и занимает не более 2-х секунд.

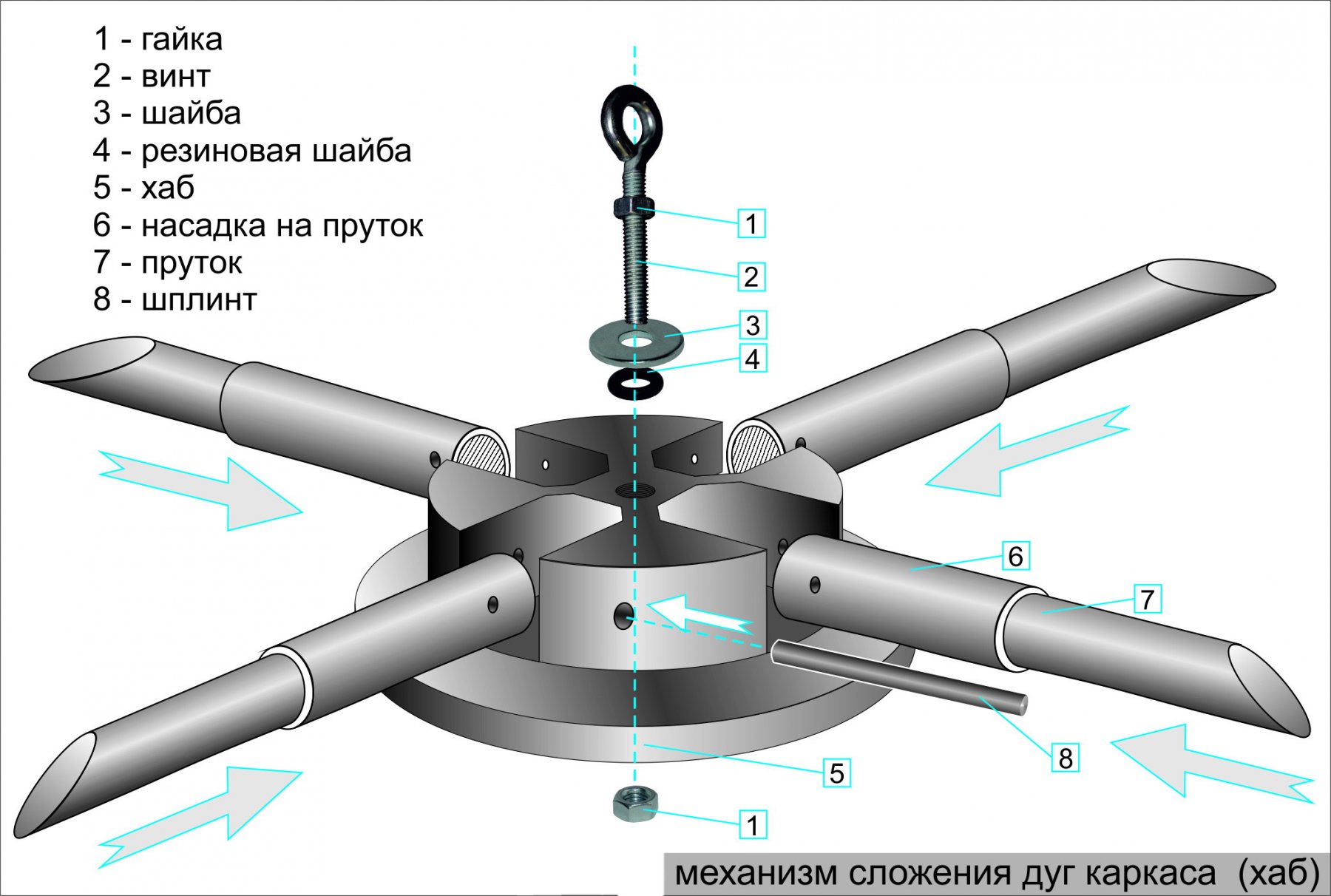

В каркасе ЛОТОС Куб 3 Компакт применена шарнирная система крепления дуги в "хабе" (механизме раскрытия). Дуга крепится шплинтом из каленой стали диаметром 3 мм. Система крепления дуги с использованием шплинта позволяет добиться максимального соотношения прочность/вес для данного узла. Соединения прута с механизмом усилены насадкой - трубкой диаметром 12,0 мм, запрессованной на концы прута. Благодаря усилению насадкой место соединения, где сверлится отверстие, гарантированно защищено от излома.

Уникальный теплоизолированный тент ЛОТОС

Палатка ЛОТОС Куб 3 Компакт Термо оснащена уникальным запатентованным тентом, который характеризуется повышенным показателем теплоизоляции и прочности.

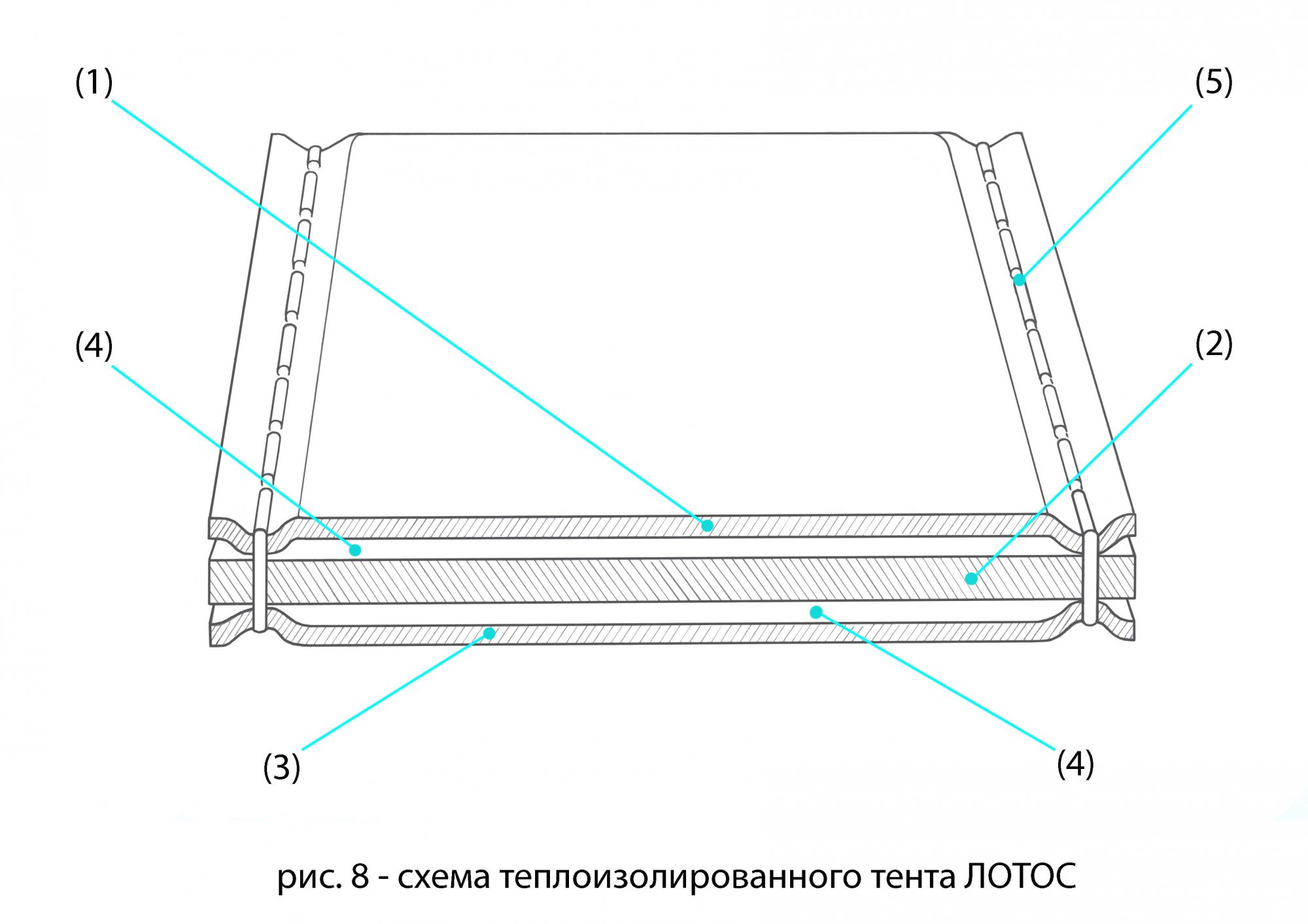

Тент состоит из трех слоев материала (рис. 8) сшитых между собой по периметру деталей (элементов) тента, где:

• верхний (внешний) слой (1) – ветровлагозащитная ткань повышенной плотности Polyester Oxford 240D WR (влагозащита не менее 3000 мм вод. ст.);
• промежуточный слой (2) – нетканое полотно из высокотехнологичного теплоизоляционного ворсистого материала толщиной около 2,0 мм из смеси теплоизолирующих и связующих полиэфирных волокон, обладающий высокой прочностью на разрыв (не ниже 300 Н) и низкой теплопроводностью, что позволяет применять его в качестве очень эффективного утеплителя, который не нуждается в поверхностном креплении с внешними слоями (1) и (3);
• нижний (внутренний) слой (3) - влагозащитная ткань средней плотности Polyester Oxford 210D (влагозащита не менее 1000 мм вод. ст.)

Слои (1),(2),(3) соединены между собой путем сшивания нитяным швом (5) по периметру деталей (элементов) тента с образованием между ними воздушных зазоров (4) без использования дополнительных точечных креплений слоев по всей остальной площади поверхности тента. Благодаря этому, а также за счет «неслипаемости» используемых материалов (так как верхний (1) и нижний (3) слои изготовлены из тканого материала, а промежуточный (2) - из нетканого с достаточно большим ворсом), между соседними слоями образуются устойчивые сплошные воздушные зазоры (4), которые создают дополнительный теплоизолирующий эффект (известно, что воздушный зазор, замкнутый между слоями теплоизолирующей конструкции, очень эффективно сохраняет тепло).

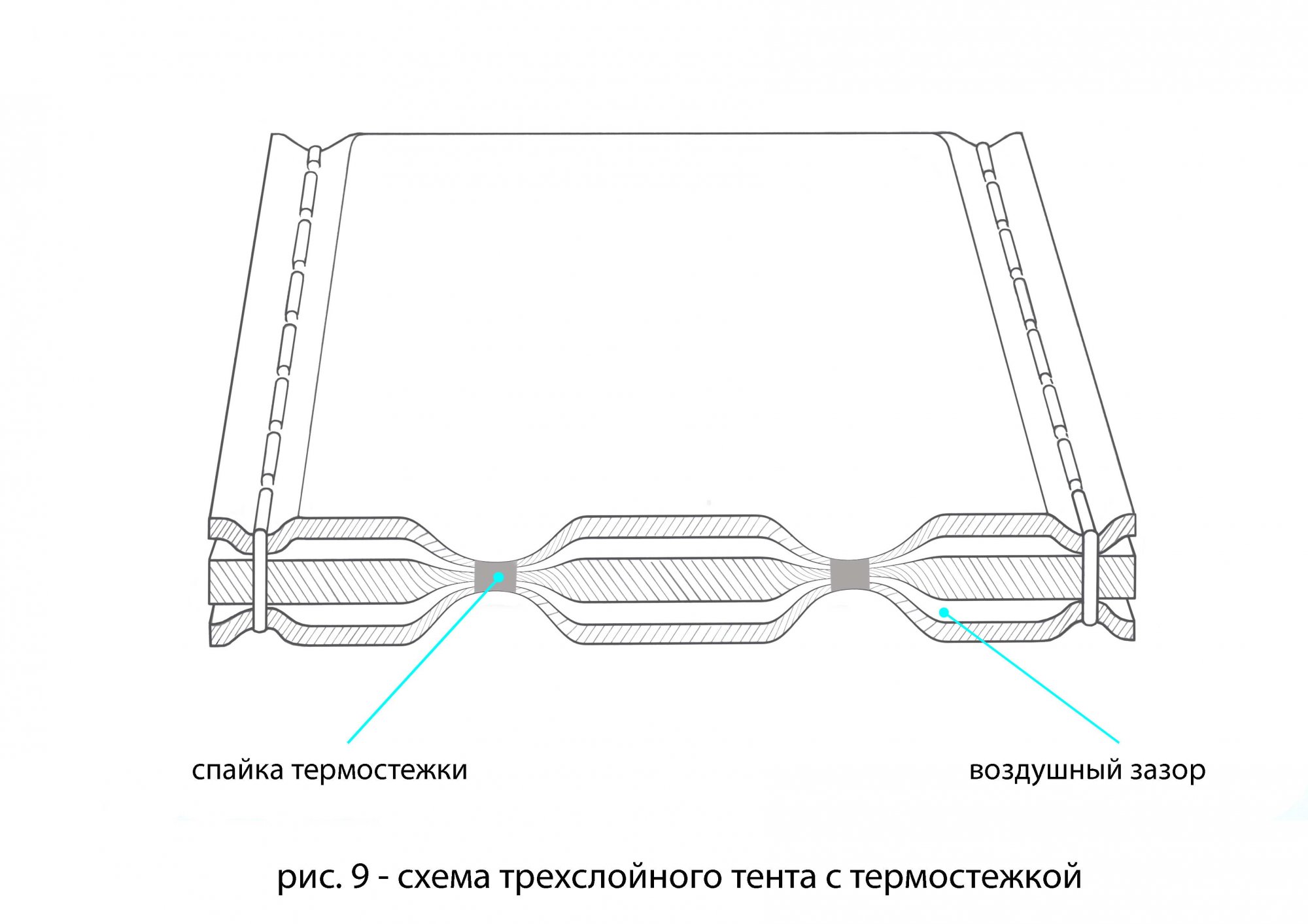

Теплоизоляционный тент "ЛОТОС", состоящий из трех слоев со сплошным воздушным зазором по всей площади поверхности деталей тента, значительно превосходит по относительному уровню теплоизоляции традиционный трехслойный тент с "термостежкой" (рис. 9), в котором эффективная площадь воздушного зазора между слоями существенно уменьшается из-за многочисленных скрепляющих слои тента спаек, служащих при этом эффективными «мостиками холода».

Помимо более высокой теплоизоляции тент "ЛОТОС", состоящий из трех сшитых слоев с применением в качестве теплоизоляции прочного нетканого материала войлочного типа, отличается очень высокой прочностью на разрыв и значительно превосходит по прочности традиционные многослойные тенты с применением в качестве теплоизоляции синтепона (по существу – искусственной ваты). Применение прочного нетканого материала в качестве теплоизоляции полностью исключает нежелательную "миграцию" утеплителя между внешними слоями тента и не требует дополнительного крепления к ним внутреннего слоя утеплителя.

Уникальная система гидроизоляции дна и нижнего периметра стенок палатки ЛОТОС

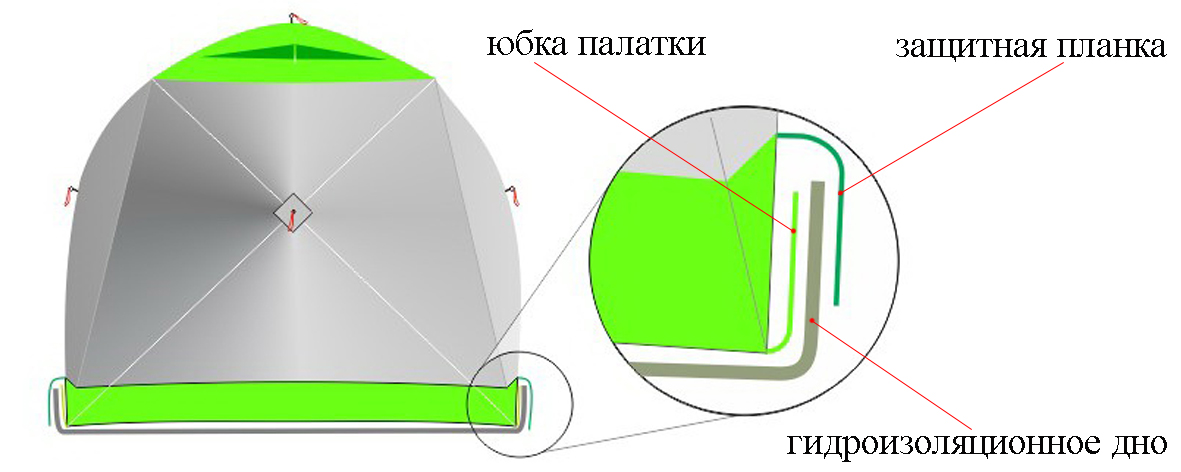

Палатка ЛОТОС Куб 3 Компакт Термо оснащена уникальной запатентованной системой гидроизоляции дна и нижнего периметра стенок палатки, позволяющей изолировать от промокания как сам пол палатки, так и нижние стенки утепленного тента. Палатка устанавливается внутрь гидроизоляционного дна (опция, приобретается отдельно), выполненного в форме корыта с защитными бортиками высотой 20 см. Дно крепится с внешней стороны тента петлями и надежно защищено от внешних осадков защитной планкой на липучке.

Гидроизоляционное дно изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2.

Палатка с гидроизоляционным дном обладает рядом преимуществ перед традиционным утепленным полом:

• Дно внутри палатки гарантированно остается сухим в процессе рыбалки, что позволяет размещать на его поверхности различные предметы обихода без риска их промокания.
• Сухое дно палатки позволяет эффективно производить его утепление, используя для этого облегченные матерчатые утепленные полы пониженной влагостойкости. Сухой утепленный пол, в отличии от намокшего, имеет более высокие теплоизоляционные свойства; его более удобно транспортировать и хранить (просушивать) после эксплуатации.
• Нижние края стенок тента палатки находятся внутри влагостойкого «корыта» и надежно защищены от промокания и дальнейшего обмораживания, что очень важно именно для многослойного утепленного тента, так как в оттепель, когда палатка установлена на талый лед, или когда вода скапливается под палаткой от теплового излучения установленных в ней обогревателей, многослойный тент палатки имеет свойство «всасывать» воду, которая в последующем замерзает между его слоями, значительно уменьшая теплоизоляцию укрытия, усложняя сборку палатки и ее просушивание после эксплуатации.
• Высокий бортик гидроизоляционного дна хорошо защищает периметр палатки от продувания снизу и образует дополнительный (четвертый) слой ткани с воздушной прослойкой, увеличивая тем самым эффективность теплоизоляции палаточного укрытия.
• Гидроизоляция дна уменьшает уровень влажности в помещении палатки, тем самым уменьшая вероятность образования конденсата на стенках тента.

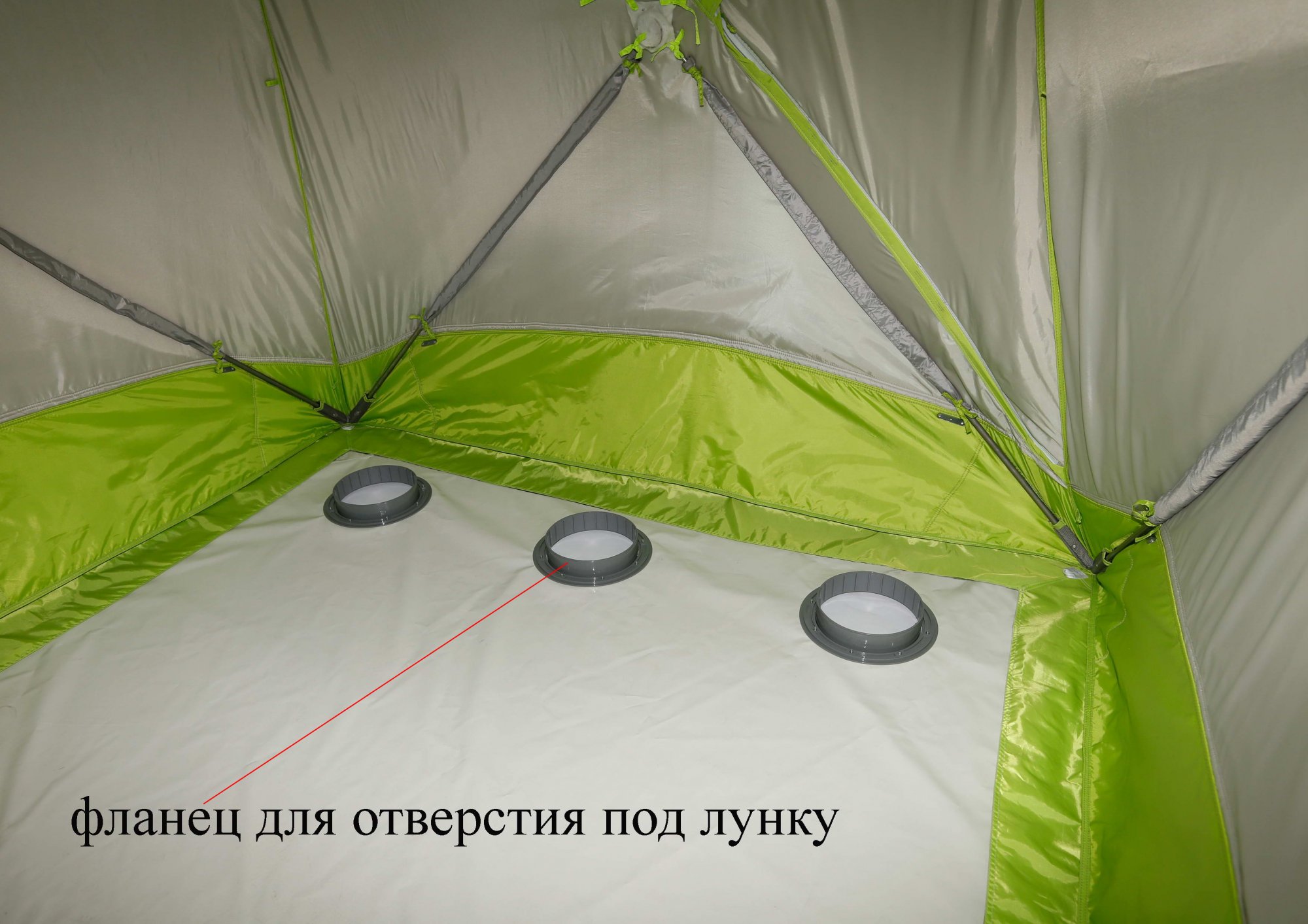

Отверстия под лунки в гидроизоляционном днище могут быть вырезаны пользователем самостоятельно, исходя из конфигурации размещения им оборудования. Для оптимальной защиты пола палатки рекомендуется устанавливать - фланец для отверстия под лунку «ЛОТОС 200» (опция), который образует бортик, исключающий затекание воды из лунки на поверхность пола.

При самостоятельном размещении отверстий под лунки без применения фланцев, рекомендуется вырезать отверстия круглой формы диаметром 20 см, так как такое отверстие позволит в дальнейшем, при необходимости, установить в него фланец, диаметр которого также равен 20 см.

Эксплуатация палатки совместно с гидроизоляционным дном, в котором установлены фланцы для отверстия под лунки, позволяет, при необходимости, перекрывать эти отверстия (накрыть любым плоским предметом), тем самым обеспечивая внутри палаточного укрытия минимальную относительную влажность. Герметичное палаточное укрытие в совокупности с системой обогрева и правильной вытяжки, минимизирует образование конденсата на стенках палатки.

Уникальная система защиты палатки ЛОТОС от дождя и солнца

Палатка ЛОТОС Куб 3 Компакт Термо оснащена системой установки уникального запатентованного защитного тента, позволяющего обеспечить отдыхающим и самому материалу тента палатки полную защиту от дождя, а также минимизировать солнечный нагрев тента палатки и, соответственно, ее внутреннего помещения в жаркую погоду.

Конструктивные особенности любой палатки «куб» с утепленным многослойным тентом не позволяют обеспечить укрытию полноценную защиту от дождя. Несмотря на то, что ткань палатки ЛОТОС Куб 3 Компакт Термо имеет высокую водостойкость (не менее 3000 мм вод. ст.), швы на тенте, вытяжные, дверные и оконные проемы очень сложно герметизировать по причине многослойности конструкции и даже под дождем незначительной интенсивности они сразу впитывают влагу, которая скапливается между слоями тента и проникает в жилое помещение палатки. Промокший многослойный тент становится тяжелым и его очень сложно просушить в последующем.

Испытания на практике показали, что традиционные влагозащитные тенты или прочие накидки, установленные на куполе палатки с внешней стороны, также не могут обеспечить многослойной палатке надежную защиту, так как при отсутствии проветриваемого воздушного зазора между накидкой и тентом палатки образуется конденсат, который интенсивно впитывается между слоями палатки. В тестовых испытаниях зафиксирован факт сохранения палатки и всего укрытия в абсолютно сухом состоянии во время интенсивного дождя, но при условии установки защитного тента над палаткой с обеспечением между ними вентилируемого воздушного зазора.

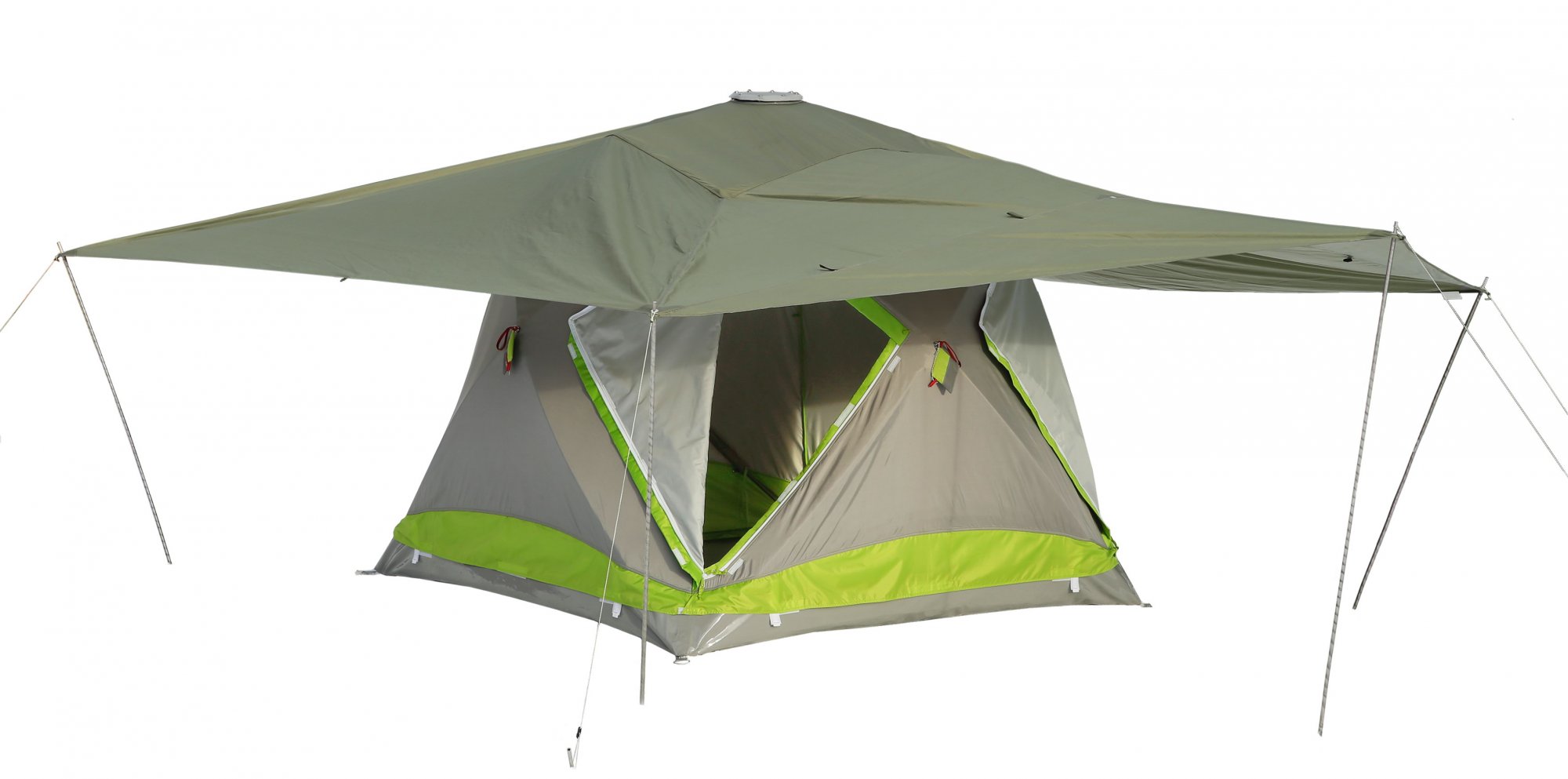

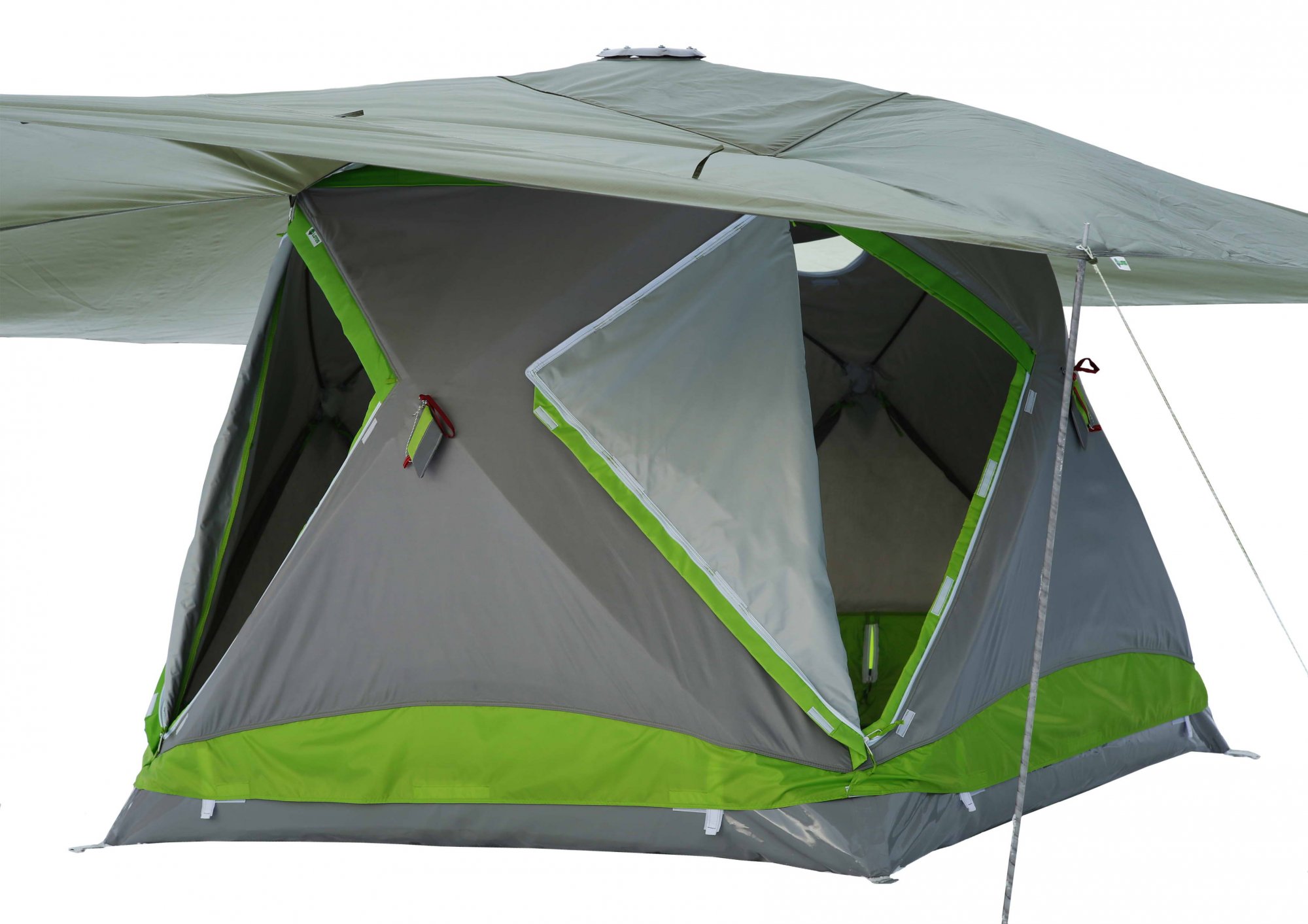

Разработанная конструкция защитного тента ЛОТОС Куб 210х210 обеспечивает хорошо проветриваемый стабильный воздушный зазор между полотном защитного тента и куполом палатки, защиту боковых стенок палатки и прилегающей территории перед ее входом и оснащена надежной ветроустойчивой системой креплений, позволяющей эксплуатировать укрытие даже в штормовую погоду.

С установленным защитным тентом ЛОТОС Куб 210х210 утепленная многослойная зимняя палатка «куб» превращается в универсальное палаточное укрытие, обеспечивающее пользователю надежную защиту и комфортный отдых в любое время года.

Защитный тент ЛОТОС Куб 210х210 в комплект не входит (покупается отдельно).

Оснащение палатки ЛОТОС Куб 3 Компакт Термо

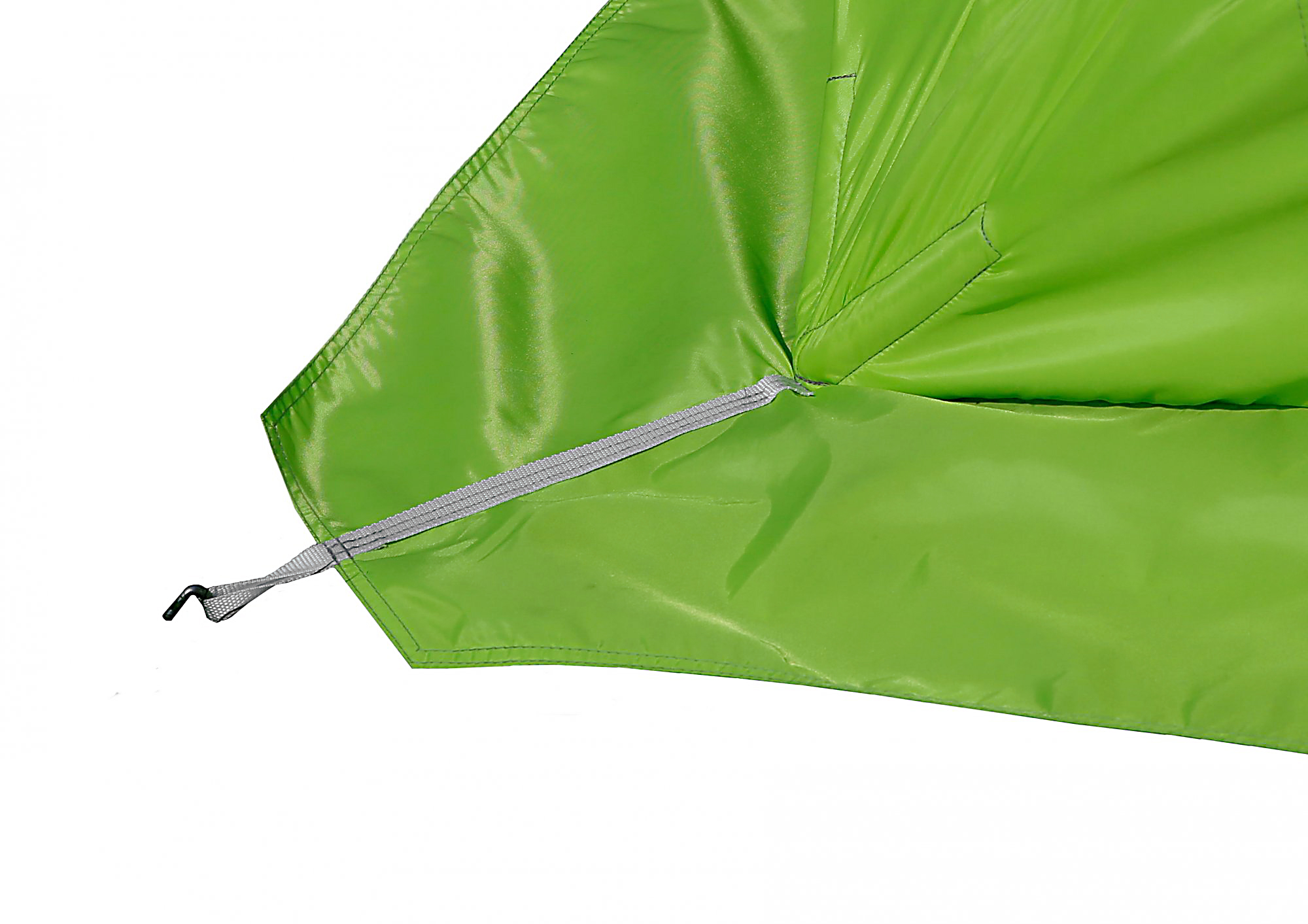

Зимняя палатка ЛОТОС Куб 3 Компакт Термо имеет полный профессиональный комплект оснащения, в который входят: внутренняя и внешняя юбки, регулируемый клапан для вытяжной трубы (опция), регулируемый приточный клапан, регулируемые вытяжные клапаны, окошки на боковых стенах, две входные двери, полочка под потолком, внутренние крепления для одежды и аксессуаров, усиленные крепления для ввертышей и растяжек, светоотражающие элементы на стенках палатки, двухсторонние защитные планки на молниях дверей, защитные колпачки на механизмах (хабах) каркаса.

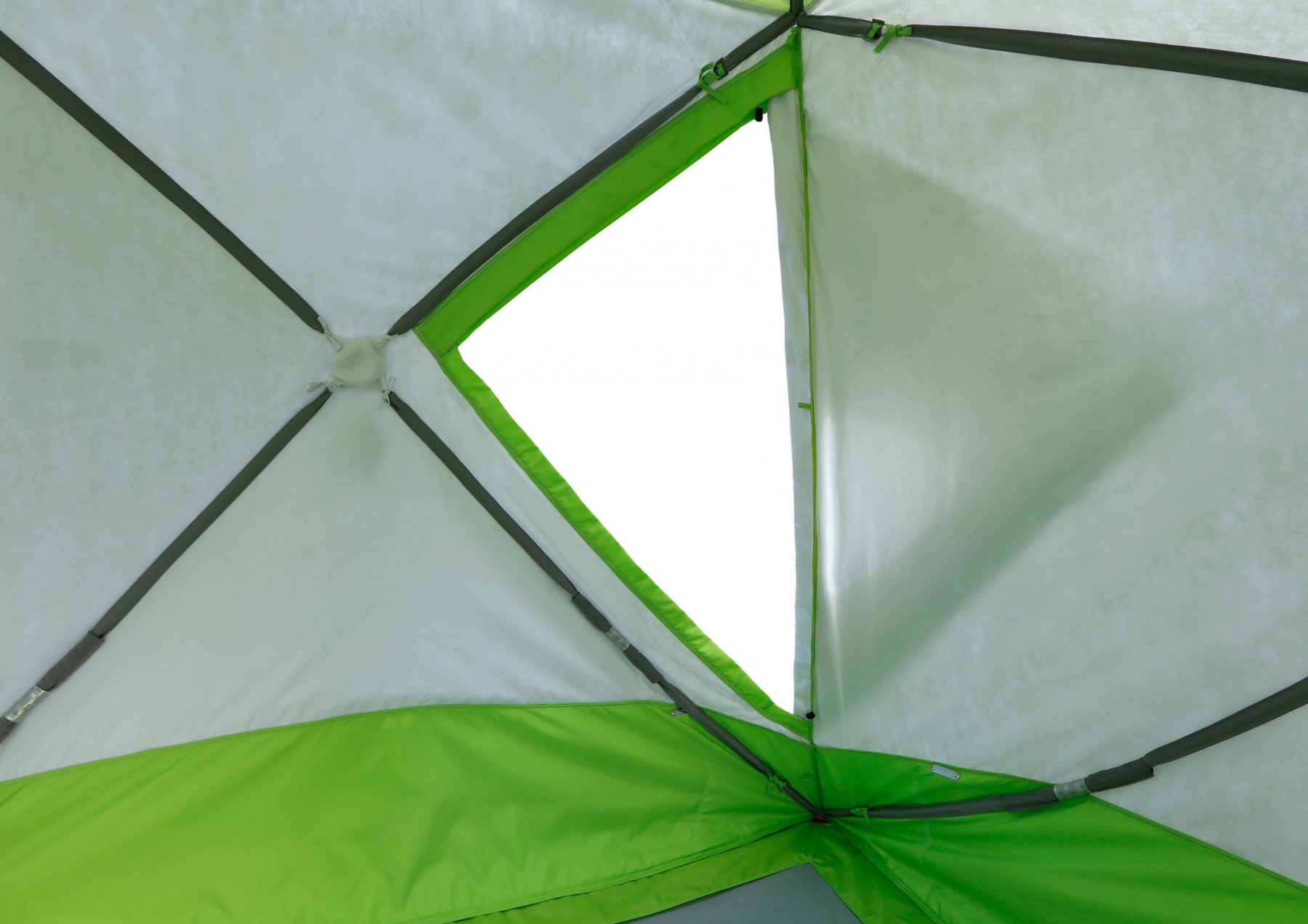

Палатка оснащена двумя смежными дверями. Двери оснащены прочной молнией №10 с двумя встречными замками.

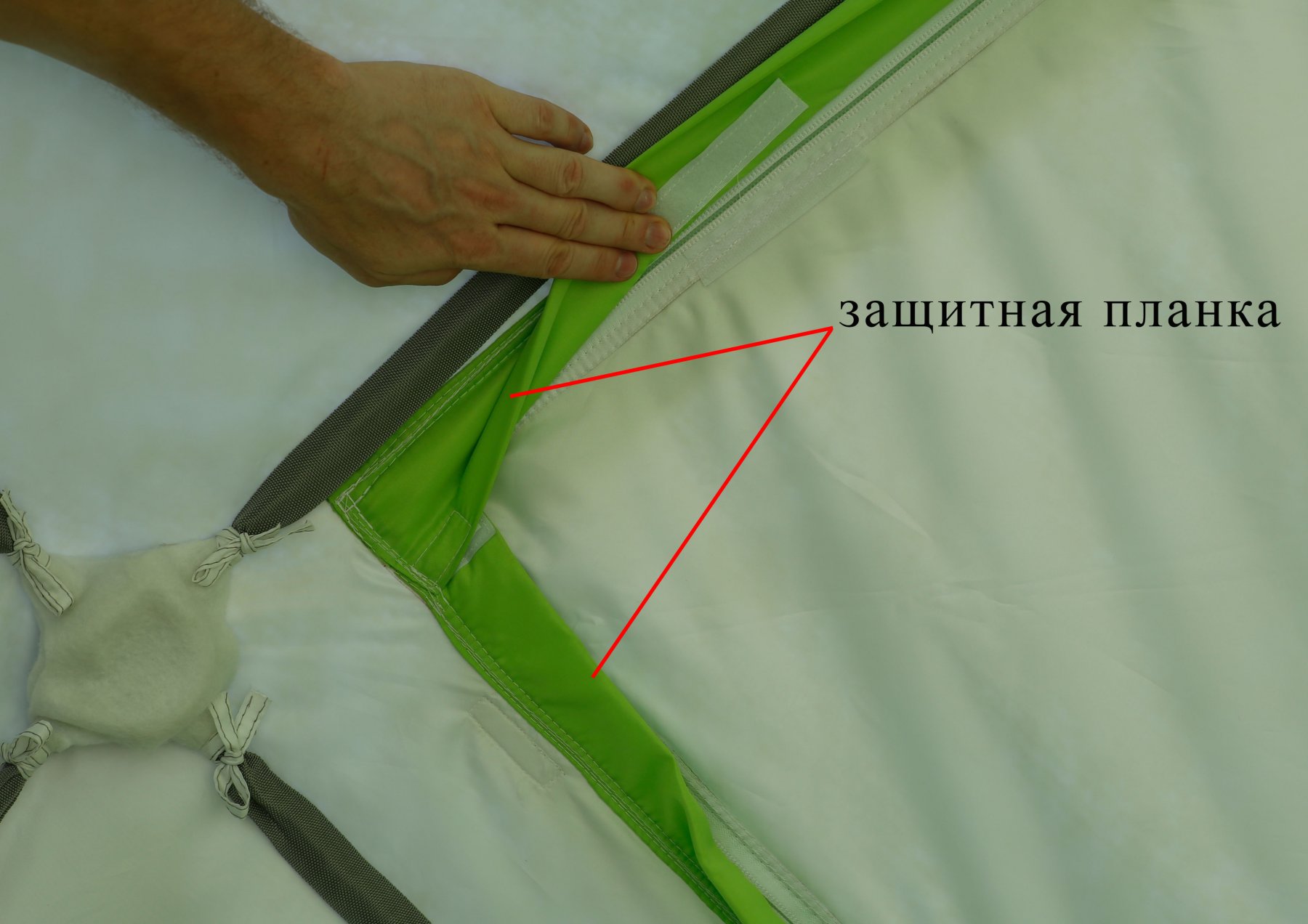

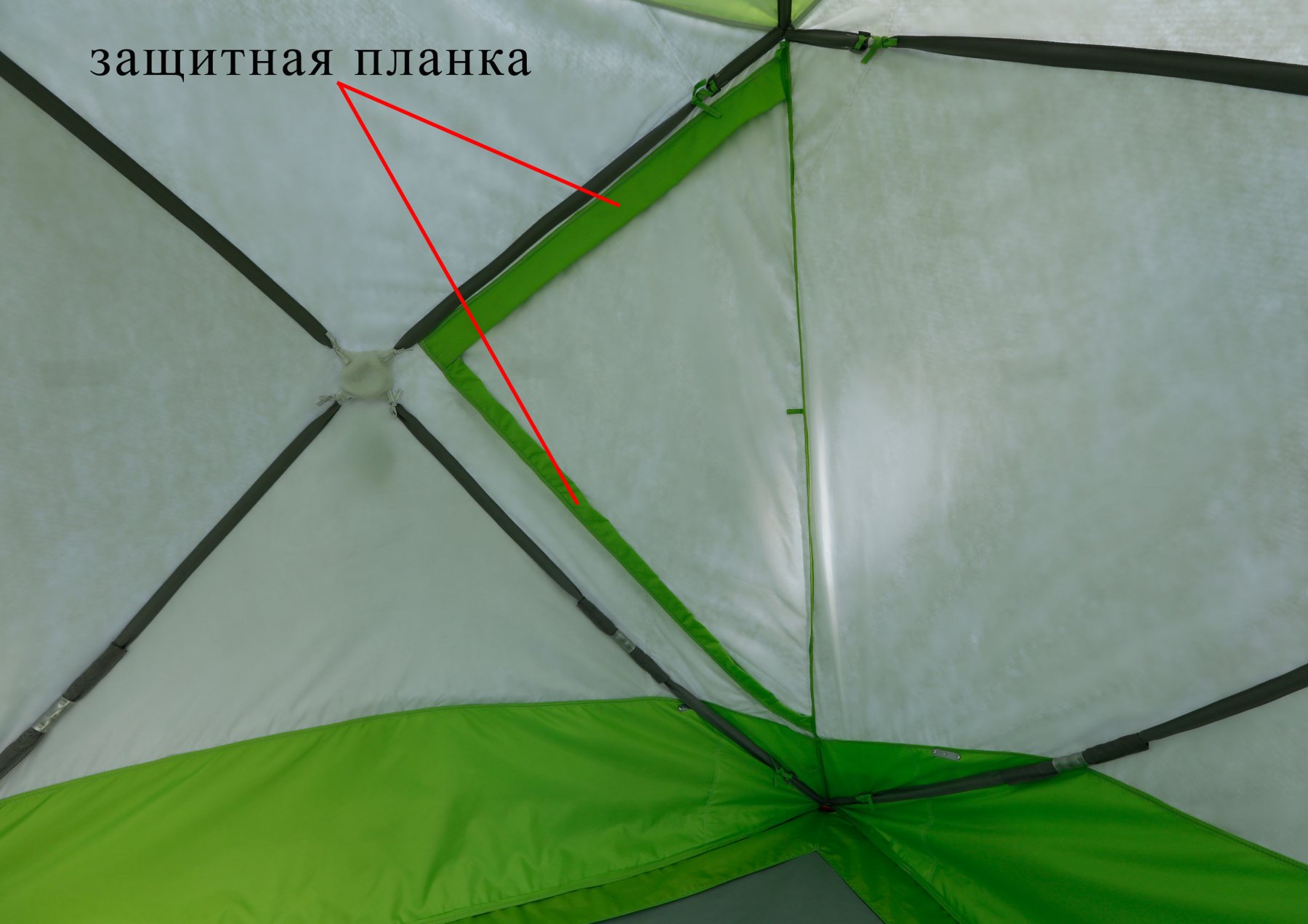

Молнии дверей оснащены защитными утепленными планками на липучках. При этом планки размещены с двух сторон тента, снаружи и изнутри. Планки надежно перекрывают дверную молнию, защищая ее от продувания ветром и обмораживания.

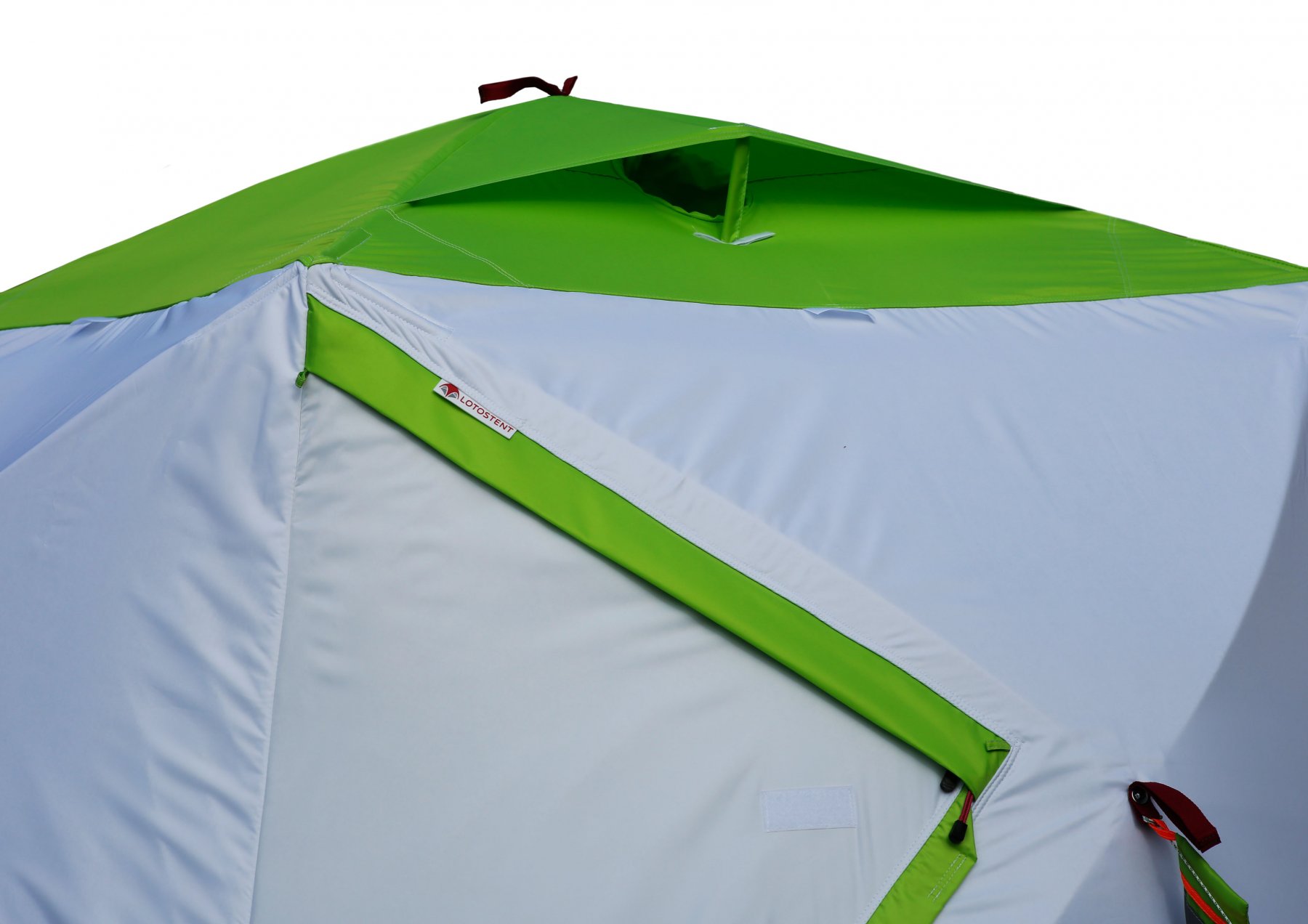

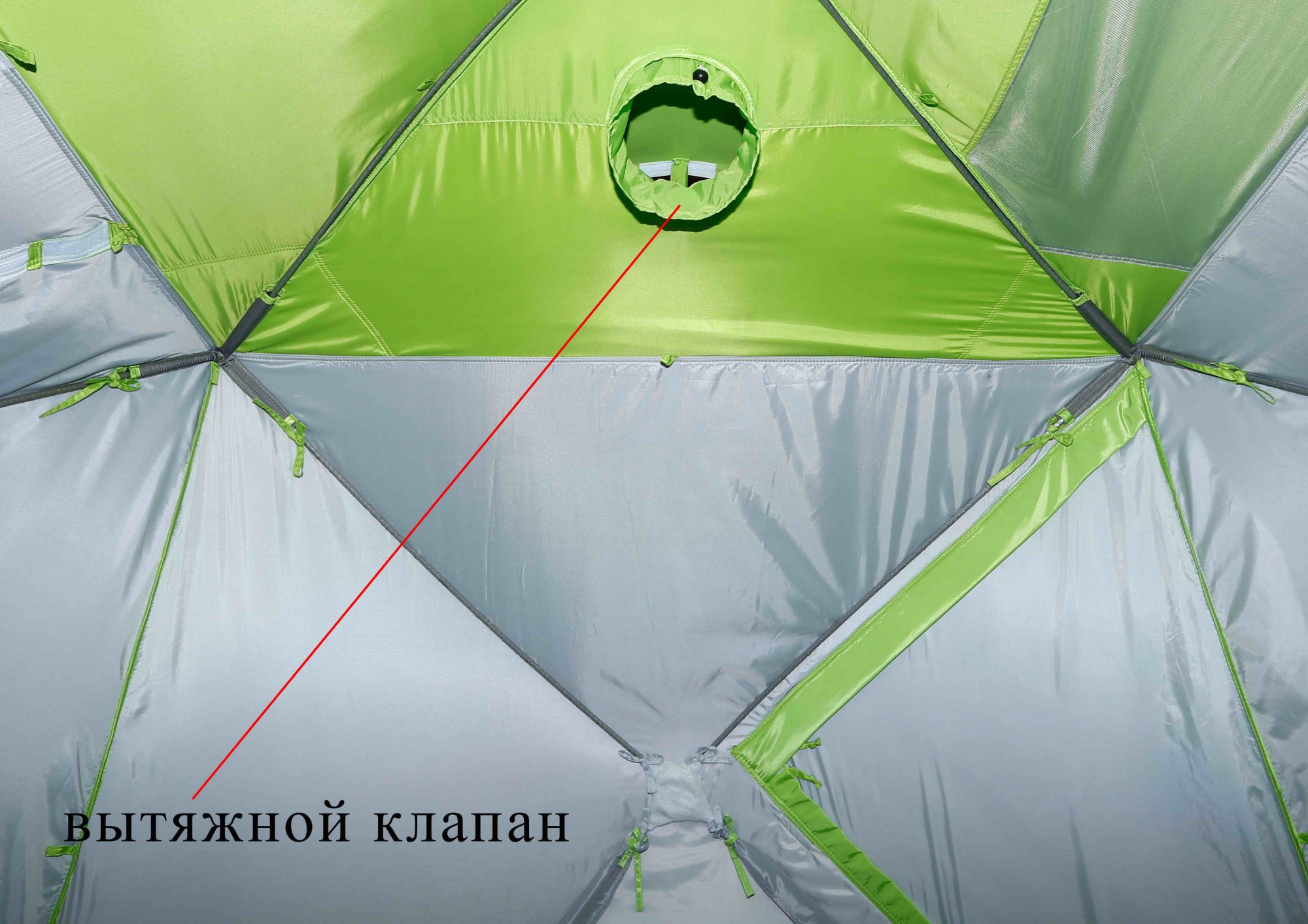

В верхней части крыши расположен вытяжной клапан с системой регулирования его диаметра и наружным защитным козырьком, который фиксируется опорной стойкой. При необходимости козырек опускается и фиксируется липучкой, перекрывая клапан снаружи.

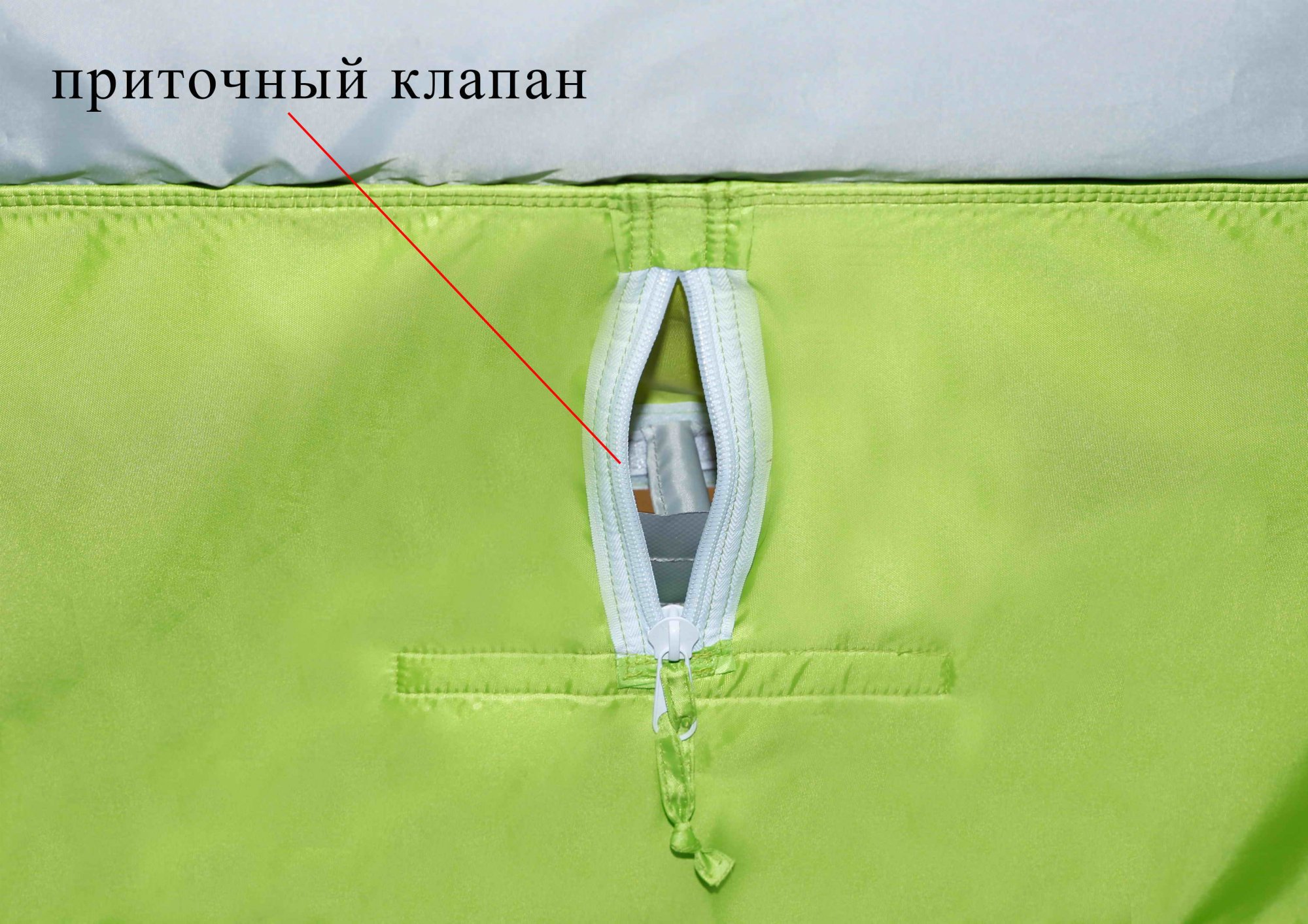

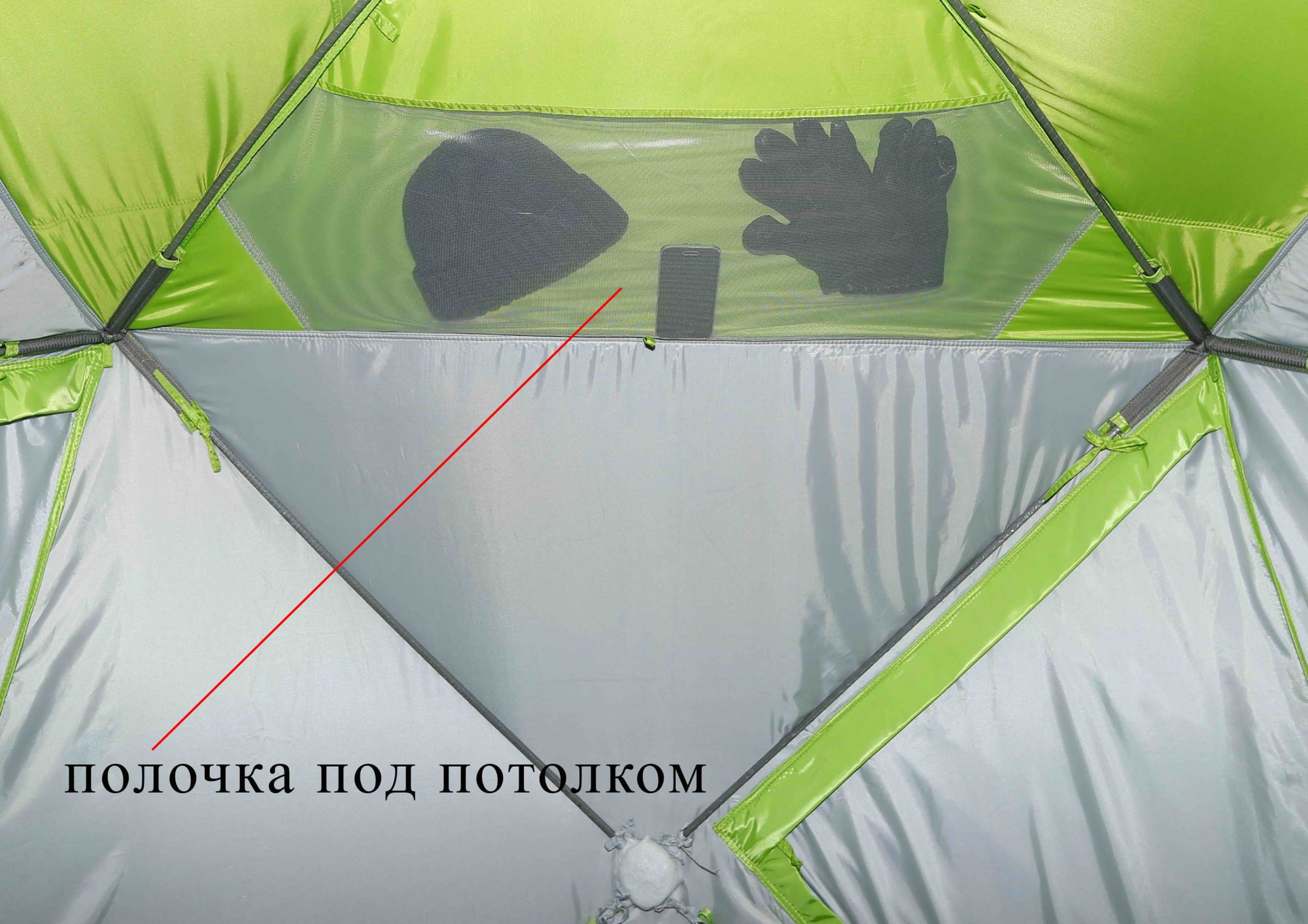

На одной из стенок, в нижней части, расположен регулируемый приточный клапан для подсоса воздуха. В потолочной части палатки встроена полочка из сетки для хранения и просушивания крупных вещей.

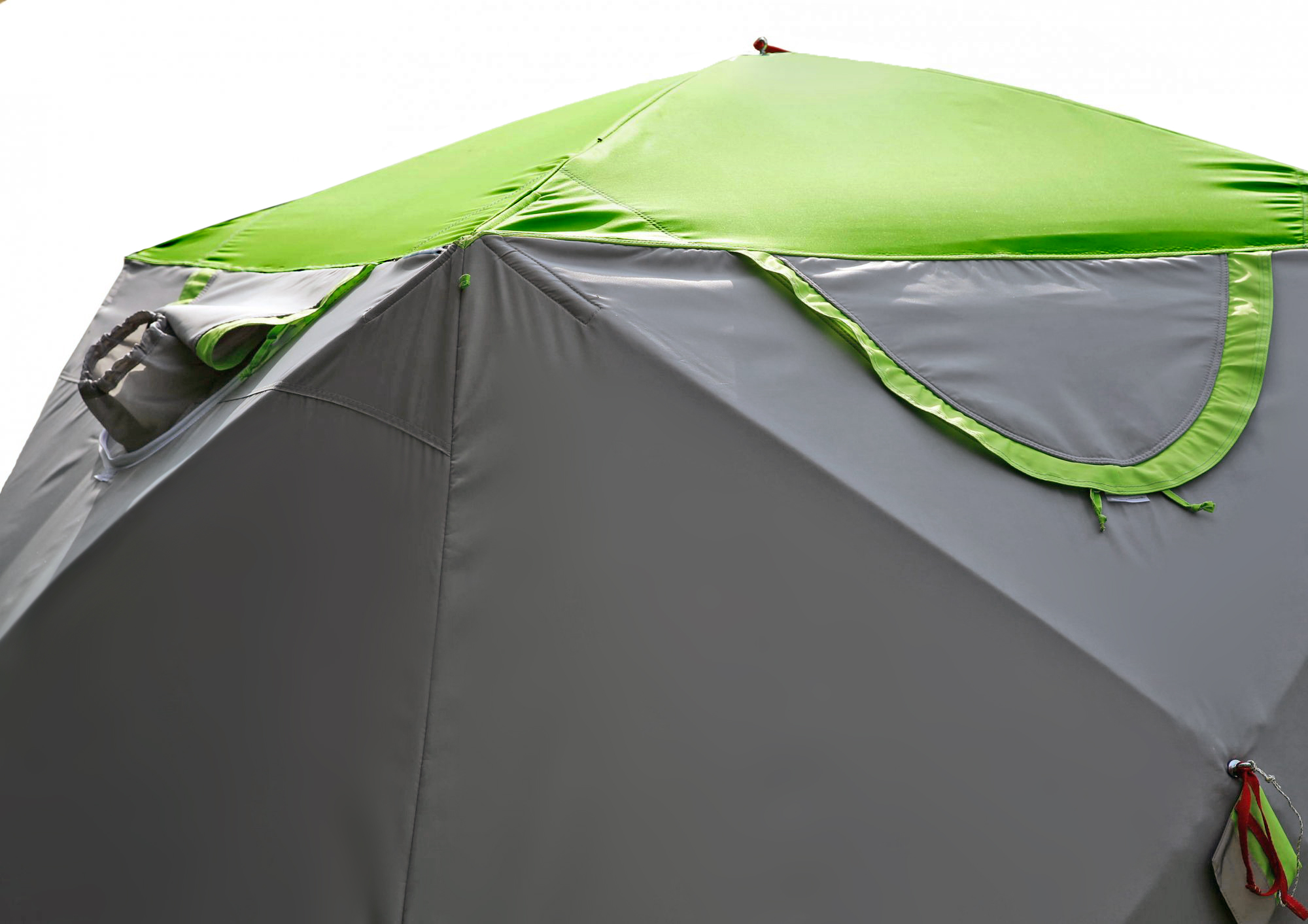

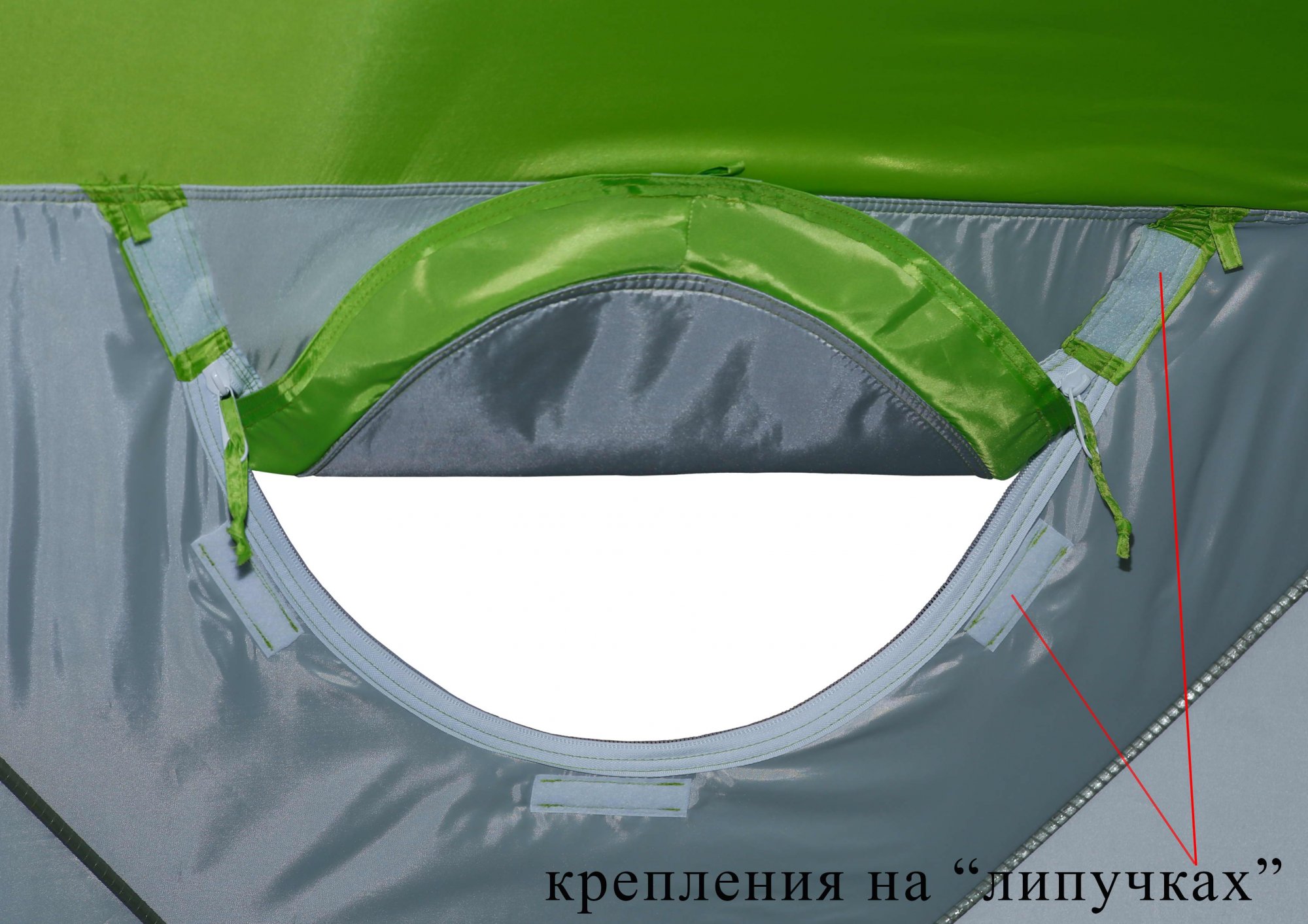

На противоположных от входов стеках палатки размещены два окошка, оснащенные универсальной системой крепления внешних съемных элементов. В качестве креплений для съемных элементов применяется "липучка" вшитая по периметру оконного проема как с внутренней, так и с внешней стороны. В конструкции предусмотрено четыре съемных элемента (опция, приобретаются отдельно): съемное прозрачное окно, съемный клапан под вытяжную трубу теплообменника, съемный огнеупорный клапан (кремнеземный) под вытяжную трубу дровяной печи, съемная противомоскитная сетка.

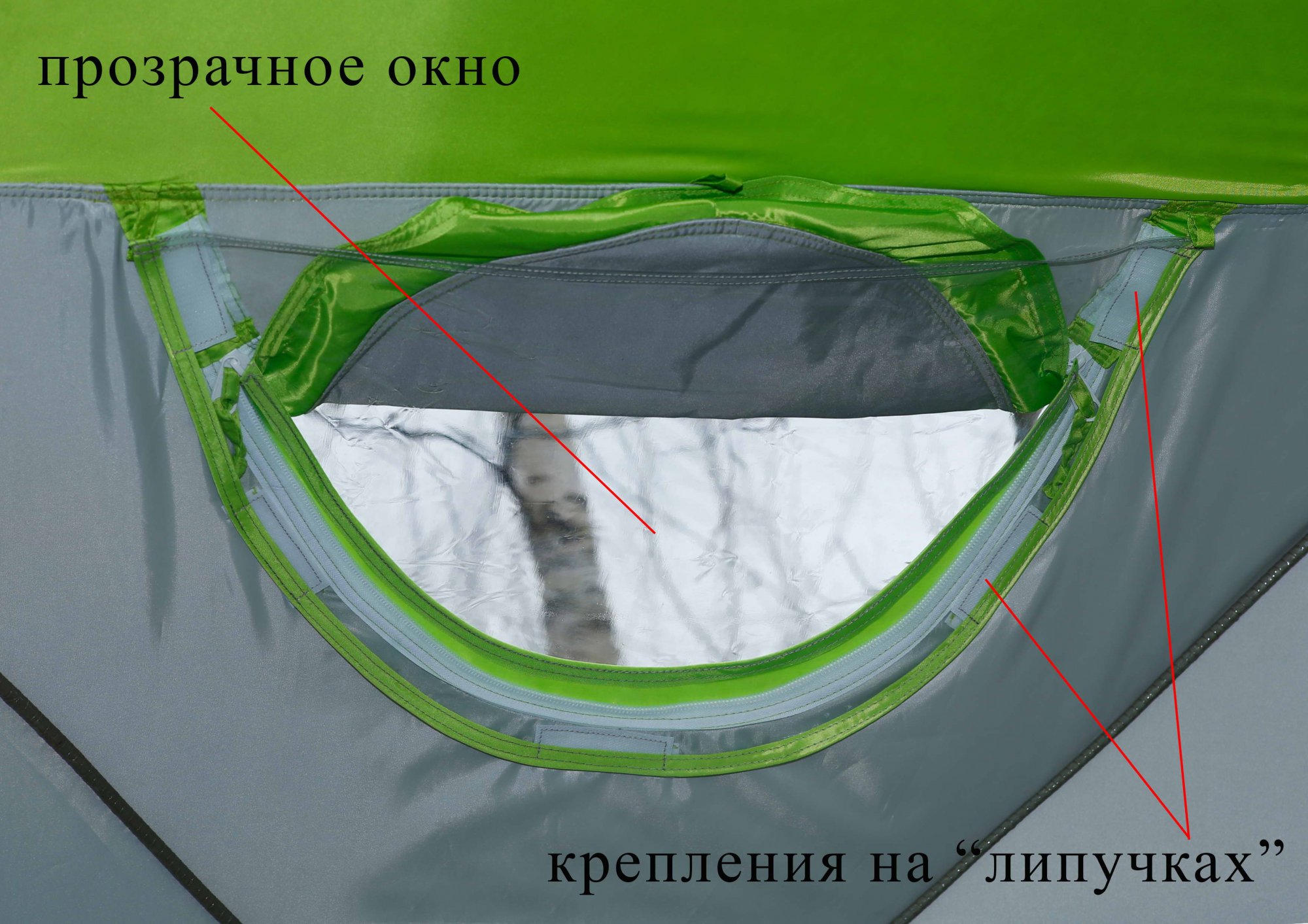

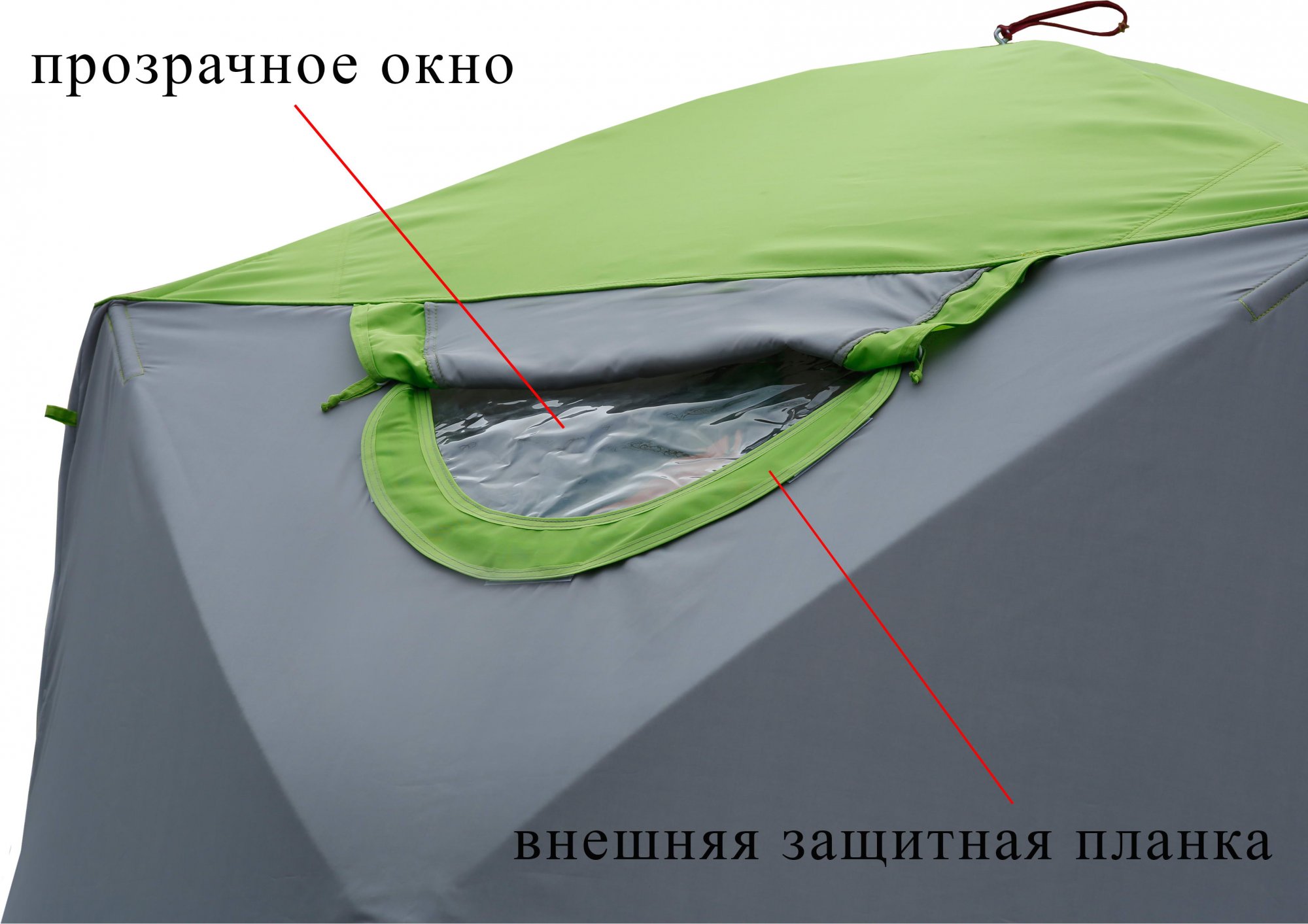

Съемное прозрачное окно изготовлено из высокопрочной морозостойкой полиуретановой пленки толщиной 350 микрон. Окно крепится с внутренней стороны палатки на "липучках" и оснащено внешней защитной планкой, которая обхватывает нижний край оконного проема палатки и крепится на "липучках" снаружи. Система крепления прозрачного окна плотно фиксирует его на тенте, имеет высокую герметичность, надежно защищая оконный проем палатки от продувания ветром и внешних осадков.

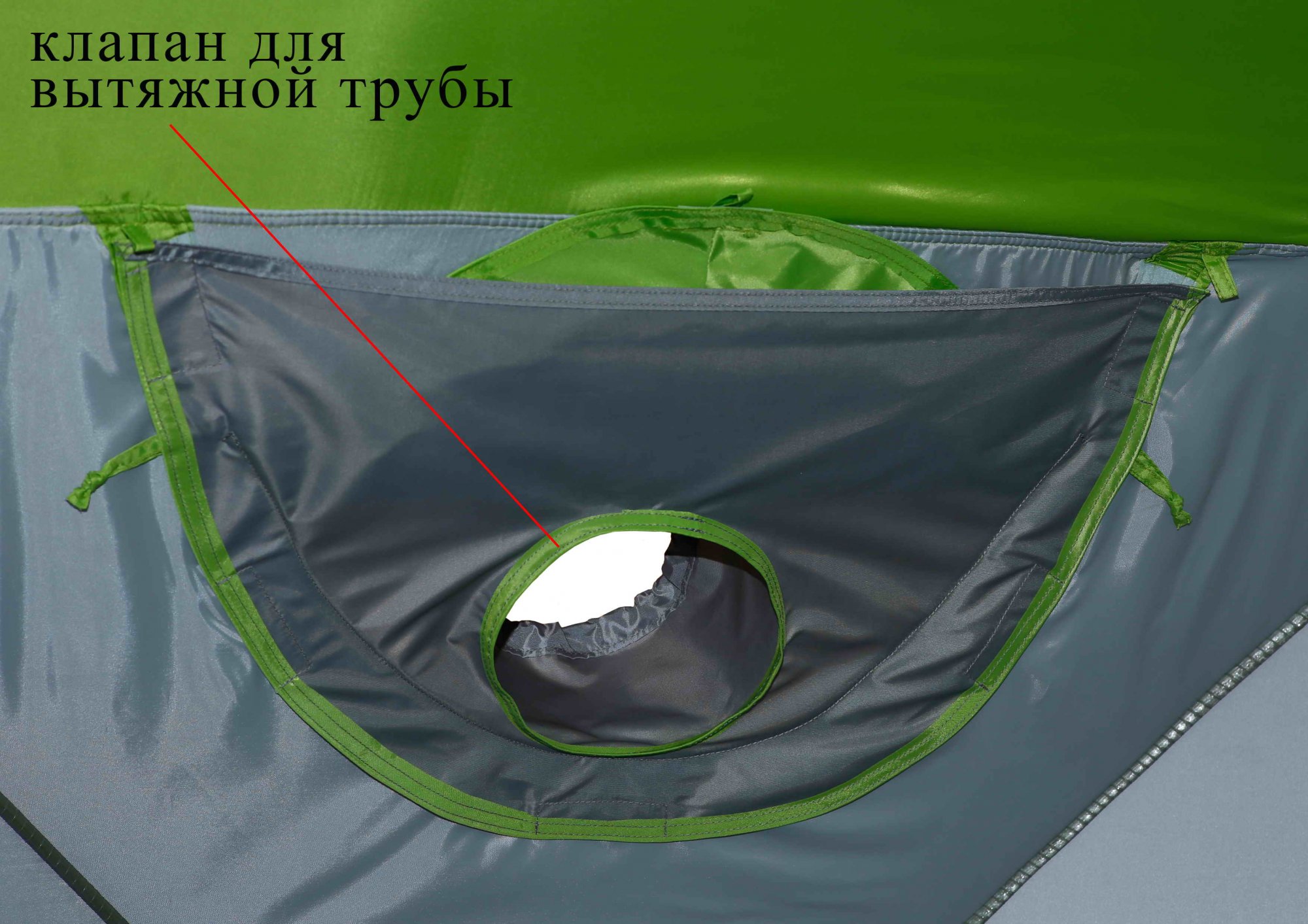

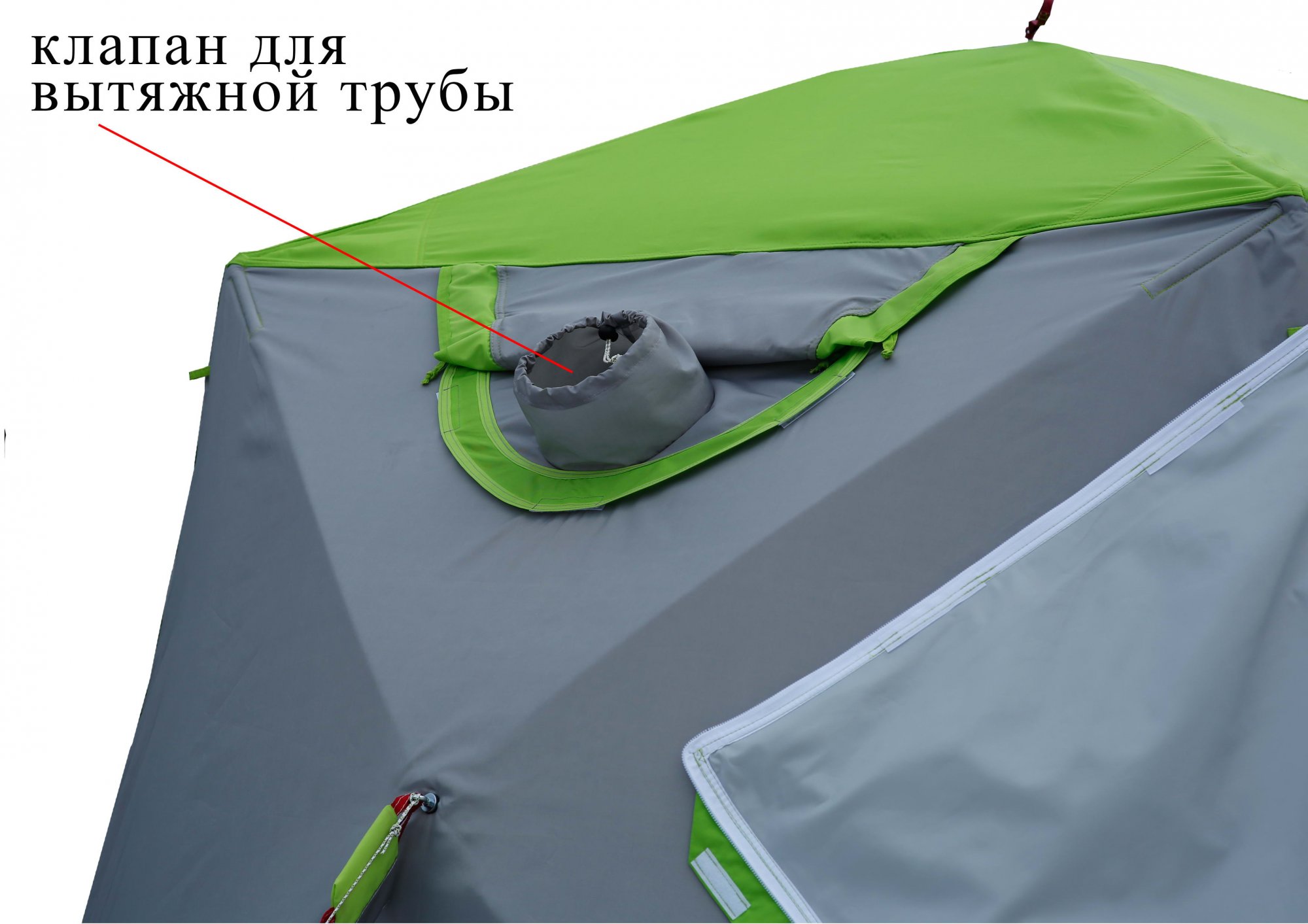

Съемный клапан под вытяжную трубу теплообменника изготовлен из прочной ткани Polyester Oxford 240D с трехслойной утепленной основой. Клапан крепится к палатке так же, как и съемное прозрачное окно. Система крепления клапана в оконном проеме палатки надежно фиксирует его на тенте, позволяя складывать палатку вместе с установленным на ней клапаном.

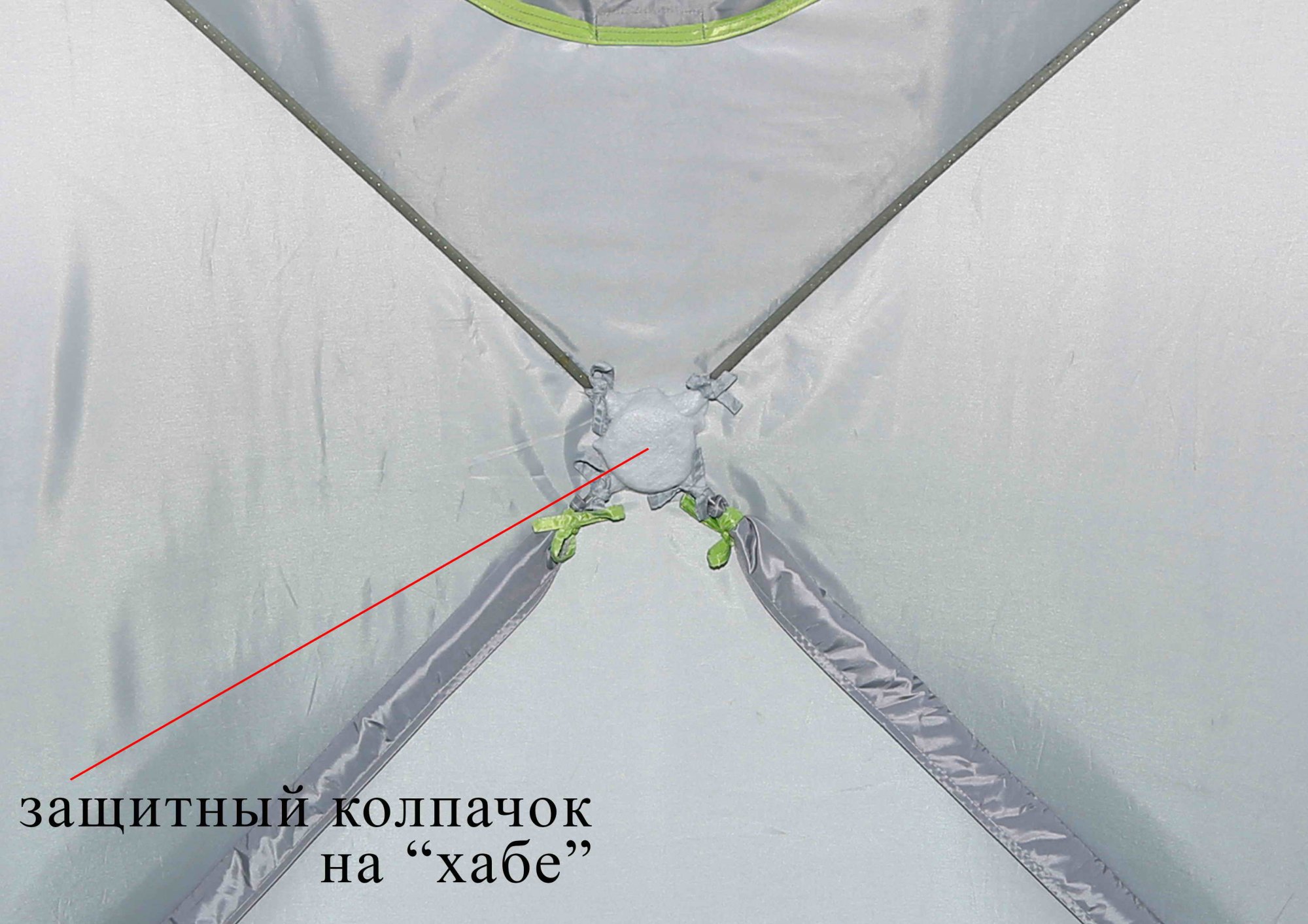

Все пять "хабов" каркаса закрыты с внутренней стороны защитными колпачками. Колпачки на "хабах" изготовлены из мягкого демпферного материала и эффективно защищают тент палатки от повреждения "хабами" каркаса при ее сложении. Также, закрытые колпачками "хабы" не повреждают сумку палатки при транспортировке. Внешняя ветрозащитная юбка оснащена восемью усиленными креплениями для ввертышей.

Окраска палатки ЛОТОС Куб 3 Компакт Термо выполнена в белом цвете с ярко-салатовыми вставками, и даже в пасмурный день в ней будет достаточно светло и уютно. Трехслойный тент имеет достаточную световую проводимость, не требуя дополнительных окон для освещения. Безопасность в ночное время обеспечивают светоотражающие элементы на стенках палатки.

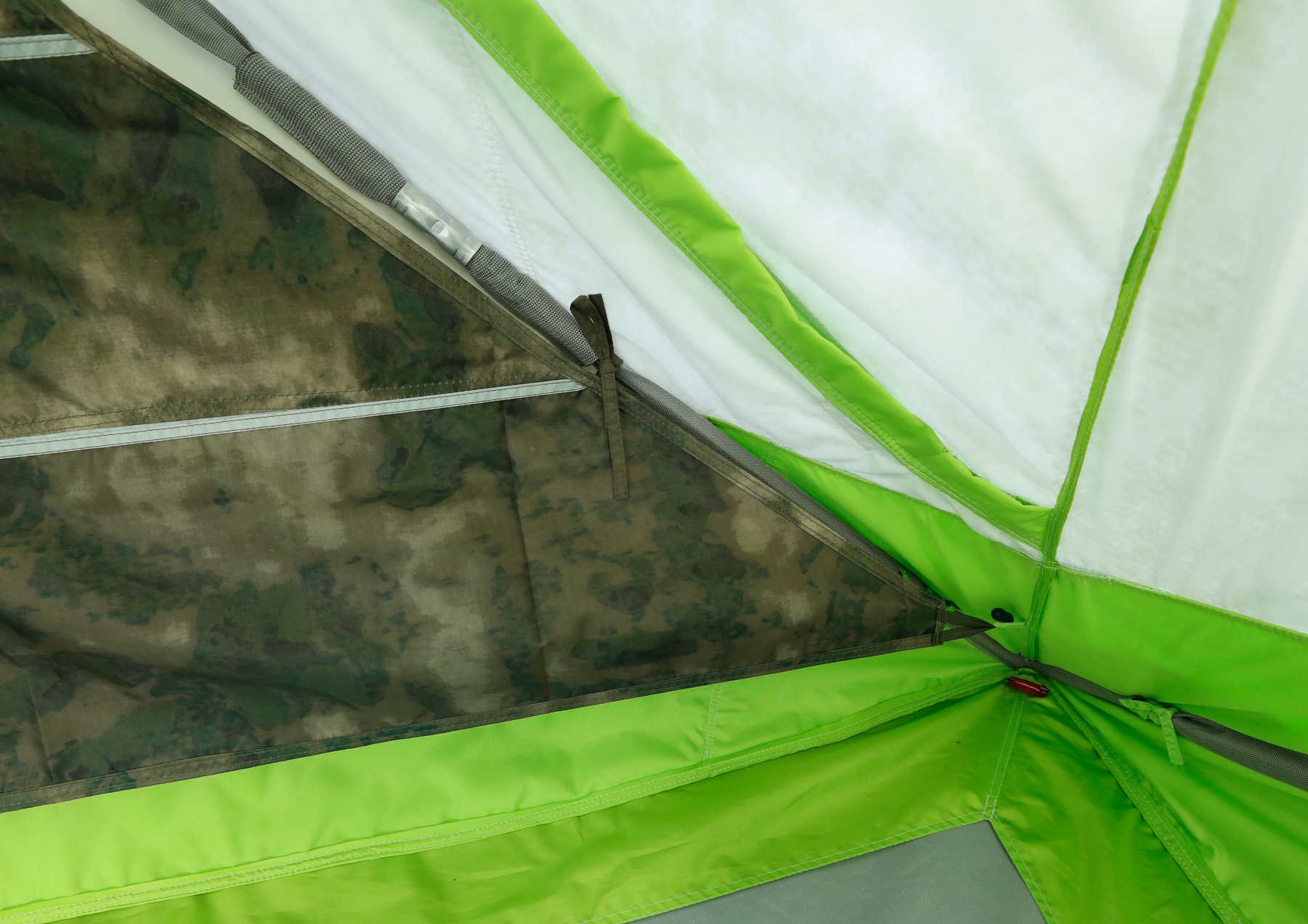

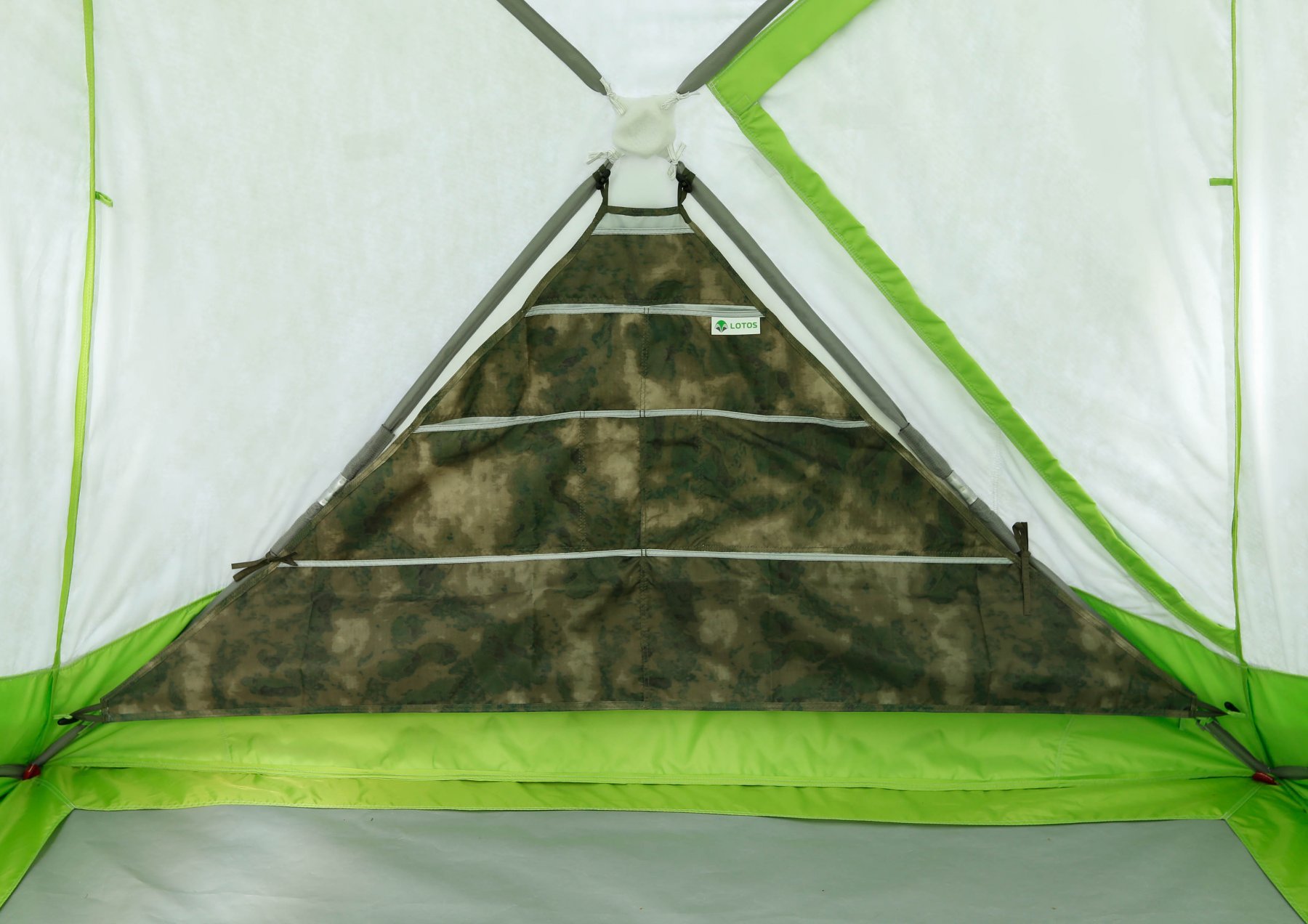

Дополнительная навесная полка с кармашками - Органайзер (опция, покупается отдельно), крепится к каркасу вдоль стенки палатки, позволяя разместить в нем множество мелких и достаточно крупных предметов быта.
